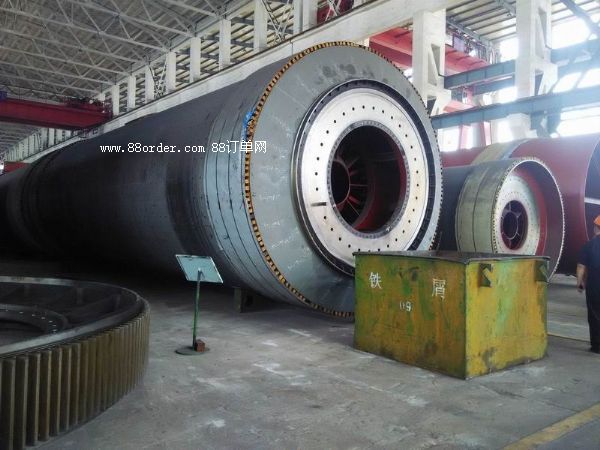

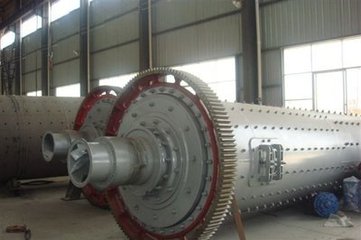

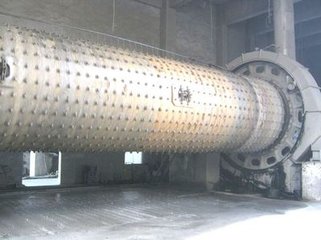

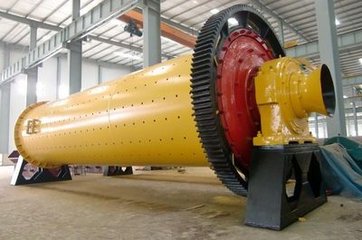

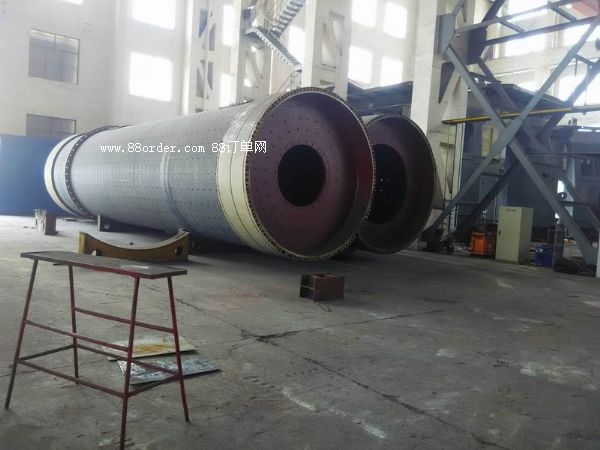

φ3.8×13m球磨機

一、φ3.8×13m球磨機有關技術參數及性能

   1、規格：φ3.8×13m

   2、生產能力：65-70t/h（圈流，42.5普通硅酸鹽水泥，入料粒度≤25mm，入料水份≤0.5％，入料溫度≤50℃,磨內風速≥0.5m/s，比表面積≥350m2/kg，配用o-sepa選粉機）

   3、磨機轉速：17r/min

   4、研磨體裝載量：186t(max)

   5、主電機：（江西電機廠）

      型號：yr2500-8/1730  功率：2500kw    轉速：740r/min    電壓：10kv

   6、主減速機：(1)型號：js130-c-f1  (2)傳遞功率：2500kw   (3)輸出轉速：17r/min

   7、慢速驅動裝置  (1)型號：jms660  (2)電機功率：37kw     (3)電機轉速970r/min   (4)傳動比：98.58:1

   8、膜片聯軸器

   型號：jl130-c

   9、油站（配主減速機）  (1)公稱流量：350l/min  (2)油泵型號：xbz-350  (3)電機功率：11kw (4)電機轉速：1460r/min

   (5)冷卻面積：20m2   (6)冷卻水量：32t/h    (7)加熱器功率：4×6=24

   10、冷卻方式：水冷

   11、潤滑方式站（gyxz-63a）

   （1）低壓系統  流量：63l/min  供油壓力：0.4mpa    供油溫度：40±3℃     電機：y112m-6  b35  2.2kw

   （2）高壓系統   泵型號：2.5mcy14-1b   流量：2.5l/min  供油壓力：32mpa   電機：y112m-6  2.2kw

   （3）其它性能   冷卻水耗量：5.7m3/h   加熱器功率：3kw×4   工作介質：n22-n320

   12、設備重量：320t

   二、φ3.8×13m球磨機主要零部件、材質

   1、主電機  yr2500-8/1730   2500kw   10kv

   2、主減速機 js130-c

   3、筒體 q235-b  δ=40mm

   4、中空軸  zg230-450（zg25）

   5、主軸瓦：下座 ht250      瓦體ht250    瓦襯（巴氏合金zchsnsb11-6）

   6、襯板：zgmn13cr2(一倉)    zgmn13-a(二、三倉及隔倉板等)

   7、稀油站  gyxz-63a

   8、控制柜及起動柜
