led電源專用高電壓和高容量陶瓷貼片電容：

1206 102/222/332/472/103 1kv x7r（替代插件瓷片電容）

1206 10uf 25v x7r （替代插件鋁電解電容或鉭電容）

1206 22uf 16v x5r（替代插件鋁電解電容）

1210 106 50v x7r （替代插件鋁電解電容或鉭電容）

1210 226 25v x5r （替代插件鋁電解電容或鉭電容）

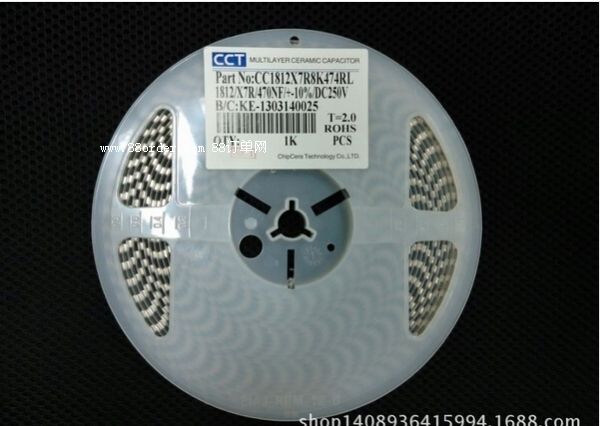

1812 224/334/474/684/824 450v（替代插件cbb電容阻容降壓）

1812 1uf 250v x7r(替代插件鋁電解或cbb電容)

1812 2.2uf 100v x7r(替代插件鋁電解或cbb電容）

陶瓷積層貼片電容優勢與特性：

1．可以用做出小體積大容量的產品。

2。有助于提高生產效率，可以自動化生產。

3.使用貴金屬生產，高穩定性，耐高溫，可靠性好，壽命長。

4.可以替代cbb，鋁電解，使電子產品小型化，節省空間。產品更美觀，性能更優越。

5。陶瓷電esr小，可以用在部分高頻電路，產品工作效率更高。

高壓貼片電容的特性：

1.利用貼片陶瓷電容器介質層的薄層化和多層疊層技術，使電容值大為擴大

2.單片結構保證有極佳的機械性強度及可靠性

3.極高的精確度，在進行自動裝配時有高度的準確性

4.因僅有陶瓷和金屬構成，故即便在高溫，低溫環境下亦無漸衰的現象出現，具有較強可靠性與穩定性

5.低集散電容的特性可完成接近理論值的電路設計

6.殘留誘導系數小，確保上佳的頻率特性

7.因電解電容器領域也獲得了電容，故使用壽命延長，更造于具有高可靠性的電源

8.由于esr低，頻率特性良好，故最適合于高頻，高密度類型的電源

工作溫度范圍:

-55～125℃

額定電壓: 100vdc～3000vdc

溫度特性: npo:≤±30ppm/℃,-55～125℃（eia class i）

x7r:≤±15％,-55～125℃（eia

class

ii）

容量范圍: npo:2pf to

100nf;x7r:150pf to 2.2uf

損失角正切(tanδ):

npo:q≥1000；x7r:d.f.≤2.5％

絕緣電阻: 10gω或500/c ω取兩者最小值

老化速率:

npo:1％;x7r:2.5％一個decade時間

介質電耐電壓：100v

≤ v＜500v

:200％

額定電壓

500v ≤ v＜1000v

:150％額定電壓

1000v≤ v         :120％額定電壓

性能參數：

1.材質npo(cog).x7r.x5r.y5v

2.容量0.1pf-100pf-1nf-1uf-100uf

3.電壓6.3v-100v-1kv-2kv-5kv

4.封裝0201-0805-1206-1812-2225
