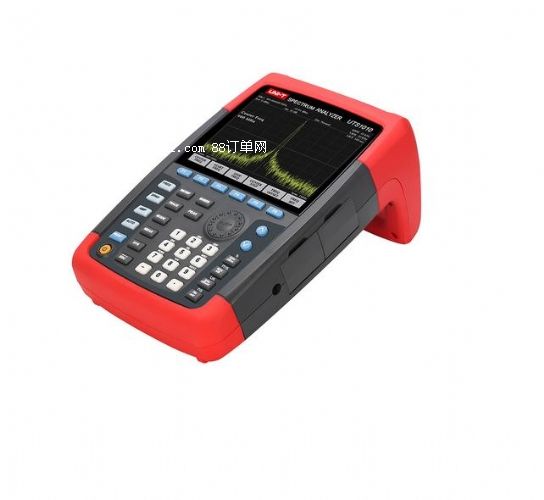

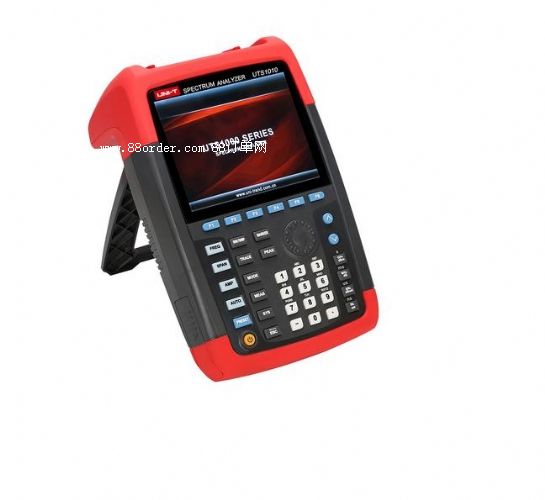

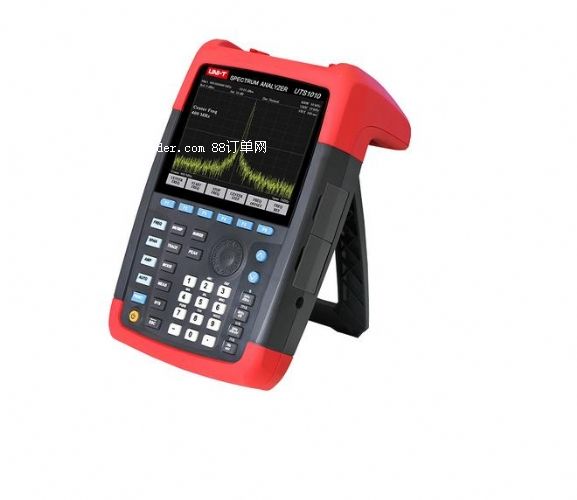

優利德uts1010手持式頻譜分析儀

產品簡述

6.5英寸大屏幕，高亮度、外觀炫麗動感、畫面清晰

提供的pc機主控軟件可實現測試數據的管理和存儲

6.5英寸高亮彩色顯示屏

分辨率帶寬：1hz~3mhz

頻率范圍：9khz~2ghz

fm/am音頻解調、頻率計數

最佳靈敏度：-158dbm

6000mah鋰電池供電，持續使用時間4小時

結構尺寸：288×182×142mm

0重量不超過2.8kg

提供主流便攜式頻譜儀的測試功能及更優異的技術指標，適合室內外場合

技術指標

基本功能 uts1010

頻率

頻率范圍 9khz～2ghz

頻率分辨率 1hz

頻率讀數精度 ±(頻標讀數*頻率基準精度+1％*掃寬+10％*rbw+0.5*[掃寬/(掃描點-1）]+1hz)

內部基準(10mhz) 老化率    ＜1ppm/年;  溫漂  ＜0.5ppm(15℃至35℃)

分辨率帶寬

范圍 10hz至3mhz，最低可定制：1hz至10hz

選擇性(60db/3db) rbw≤500khz    ；＜5:1典型值(數字實現，接近高斯形狀)；＜5％ 典型值

精度 rbw≤500khz    ；＜5％典型值

視頻帶寬 10hz至3mhz

顯示平均噪聲電平(1hz分辨率帶寬，射頻衰減器0db)

前置放大器關 100khz～1mhz：<-100dbm-3×(f/100khz)db;    1mhz～10mhz：<-130dbm;

10mhz～1ghz：<-135dbm; 1ghz～3.6ghz：<-130dbm

前置放大器開 100khz～1mhz：<-120dbm-3×(f/100khz)db;    1mhz～10mhz：<-150dbm;

10mhz～1ghz：<-155dbm; 1ghz～3.6ghz：<-148dbm

相位噪聲 （fc=500mhz）

頻偏 30khz -90dbc/hz

頻偏 100khz -100dbc/hz

頻偏1mhz -110dbc/hz

掃描時間

掃寬 100hz≤span≤3.6ghz 10ms至3000s

零掃寬 1ms至3000s

掃描模式 連續，單次

觸發

觸發源 自動，視頻，外部

外部觸發電平 5v    ttl 電平(典型值)

頻率計數器

計數器分辨率 1hz，10hz，100hz，1khz

計數器不確定度 頻率讀數    x 頻率基準進度+計數分辨率

幅度精度(20℃至30℃)

綜合幅度精度(90％) ±1.5db，輸入信號范圍：    -50dbm 至 0dbm

幅度

最大安全輸入電平 平均連續功率：+27dbm

最大直流輸入電壓 50vdc

輸入衰減器范圍 0至39db，步進3db

1db壓縮點 +7dbm

內部數據存儲器 128mb

剩余響應

toi(三階失真) ＞30mhz：﹢13dbm

shi(二階失真) +30dbm

輸入相關雜散信號 ＜-60dbm

剩余響應 ＜-85dbm

跟蹤源(可選)

頻率范圍 100khz    至 1.5ghz

輸出功率 -30dbm    至 0dbm，步進為1db

輸出平坦度 ±3db

輸入/輸出

射頻輸入 sma型,陰性(50ω)

usb usb    host，usb device

lan 10/100    base-t，rj-45連接器

am/fm解調 耳機插孔

基準輸入/輸出 10mhz，bnc陰頭，輸入：0dbm    至 +10dbm；輸出：0dbm±2db

一般特征

電源 電池：7.4v    6600mah；電源適配器/供電電壓：100-240vac 50/60hz 1.5a

顯示 6.5英寸    tft lcd ,640×480

機身顏色 紅+灰

機身重量 3.0    kg

機身尺寸(w×h×d) 182mm    × 288mm ×142mm

標準配件 適配器，n/sma轉換器，n/bnc轉換器,射頻電纜，天線

標準包裝 紙箱，中文說明書

標準包裝數量 1    臺

標準包裝尺寸(l×w×h) 400mm    × 280mm × 220mm

標準包裝箱毛重 3.9    kg
