型號：ck210

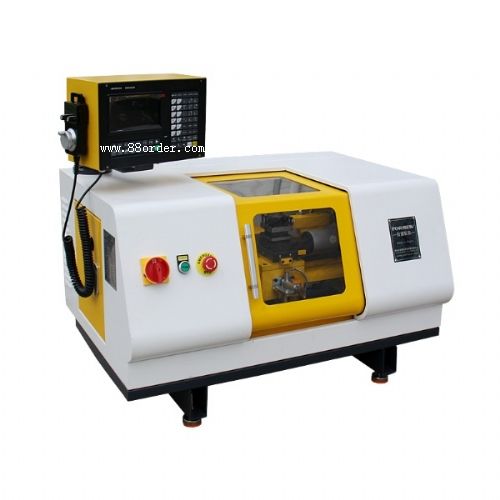

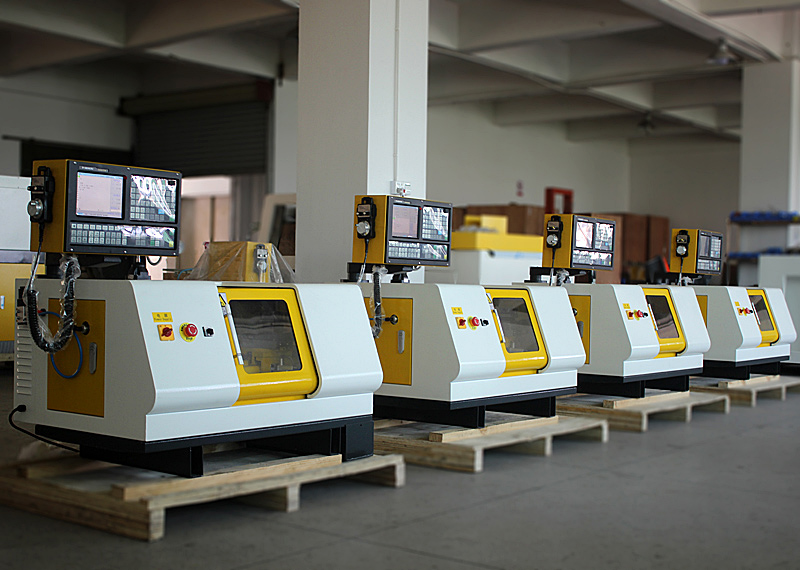

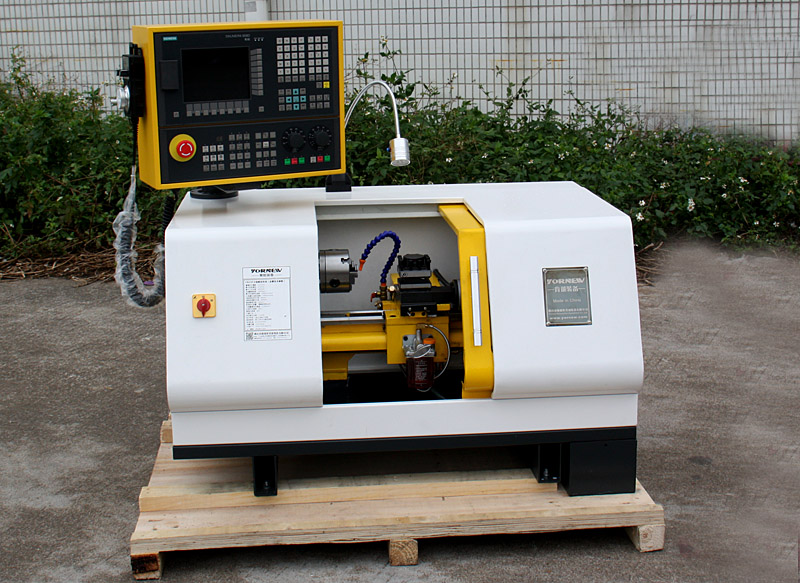

名稱：ck210經濟diy微小型數控車床

顯著特點

1、標配yornew 980tb數控系統，運行速度更快，確保高速、高效率加工，具備二次曲線插補、橢圓插補、拋物線插補、凹槽加工循環指令、自動刀補等功能。前置usb接口，前置rs232通信接口,支持u盤文件操作和軟件升級；

2、使用220伏電壓、采用透明有機玻璃與金屬鈑金全封閉結構，提高使用的安全性和觀摩性，采用精選的優質鑄鐵材料鑄造，床身導軌經超音頻淬火后精磨，硬度高、鋼性好,保證機器的鋼性，采用高精度研磨滾珠絲桿，保證機器加工精度，xz各軸配置有集中式潤滑油路系統，保證絲桿及導軌使用壽命和加工精度；可自動車削各種回轉表面，如圓柱面、圓錐面、特形面等，并能進行車螺紋、鏜、鉸加工，效率高、適用性強；

3、配有工件冷卻系統，可加工鋼件；配置4工位電動刀架，可加工復雜的零件工藝；

4、配有電子手輪（手脈）、手動操作及對刀操作更方便靈活，配有l(wèi)ed工作燈；

5、數控系統帶圖形仿真功能，8英寸彩色液晶屏，顯示加工程序的圖形以及實際運行時的刀具移動軌跡，完善的自診斷功能，實時顯示出現異常立即報警，保證操作安全性；

6、采用iso標準g代碼編程，支持m代碼及s代碼，全面兼容fanuc，三菱g代碼和多種cad/cam軟件（ master cam、ug、caxa等軟件編程等）；支持強大的b類宏解析功能,方便用戶開發自己的運動控制程序；

7、主要加工材料有：鋼、鐵、銅、鋁、pvc塑料等材料；

8、配套有使用說明教材，可按用戶需求提供各種加工耗材；

9、具有過載保護、短路保護和漏電保護裝置，在電壓異�；虺霈F(xiàn)短路情況時自動動作，保護人身和設備安全；

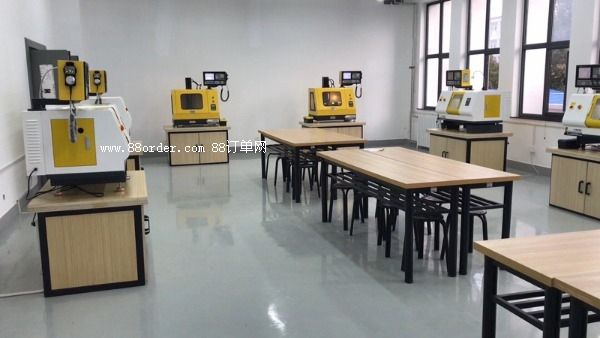

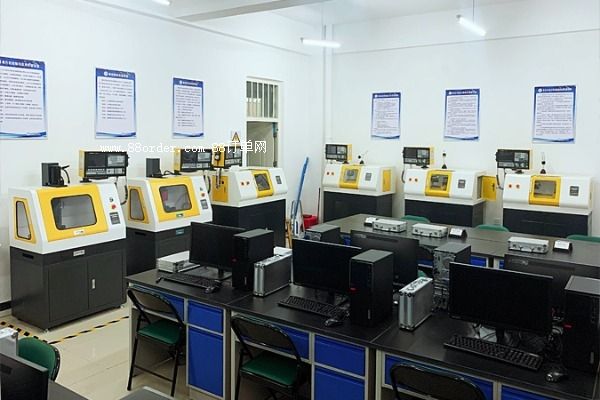

適用行業： 五金加工廠的小零件加工，企業或高校的科研開發，首板制作，創客創新實驗室，同時也可以用于高�；蚵殬I(yè)院校數控理實一體化技術培訓教學等。

技術參數

主要性能特點：使用220伏電壓，全封閉加透明有機玻璃結構、優質鑄鐵材料鑄造、采用高精度研磨滾珠絲桿；

搭載980tb工業面板數控系統；

執行國際通用標準g代碼編程，支持m代碼及s代碼，兼容fanuc，三菱g代碼和多種cad/cam軟件（ master cam、ug、caxa等軟件編程等）；

主要加工材料：鋼件、鐵件、銅、鋁合金、pvc塑料、有機玻璃等精度重復定位精度：0.02mm

系統分辨率：0.001mm

xz軸行程縱向（x軸）：80 mm

橫向（z軸）：290 mm

編程軟件master cam、ug、caxa等

主軸轉速100~2000 轉/分鐘 (數控系統g代碼控制轉速)

回轉直徑210mm

夾持工件直徑1-80mm

主軸通孔20mm

電動刀架

工位4工位

刀架角度/精度360 °/0.005mm

冷卻系統水冷

車螺紋功能

主軸/尾軸孔錐度莫氏3號/莫氏2號

電子手輪4軸三檔電子手輪

數控系統980tb工業面板數控系統

輸出功率750w

使用電源ac220v/50hz

凈重/毛重180/200kg

外型尺寸1000×700×580mm

包裝尺寸1100×800×700mm

隨機配件冷卻系統、電子手輪、三爪卡盤鑰匙、呆頂尖、內六角扳手、油壺、雙頭扳手、卡盤反爪、機夾外圓端面車刀、機床硬件說明書、數控系統編程說明書、數控系統操作說明書
