jym-ii絕緣檢測儀是艾默生公司設計的電力操作電源系統套件之一，jym-ii/jym-s用于在線監測直流母線和各分支路的絕緣狀況。jym-ii/jym-s采用主從結構設計，擴展靈活方便。 可監測兩段獨立的直流母線，兼容220，110vdc系統 具有支路電容自動補償功能，提高接地電阻測量精度 采用主、從結構，可支持多個從機，最大可實現768個支路巡檢 從機內置輔助電源，實現主、從機遠距離工作 可以設置告警門限，適應不同地區氣候條件 可以監測正負母線絕緣等值下降情況

裝置內部具有自檢功能，便于維護

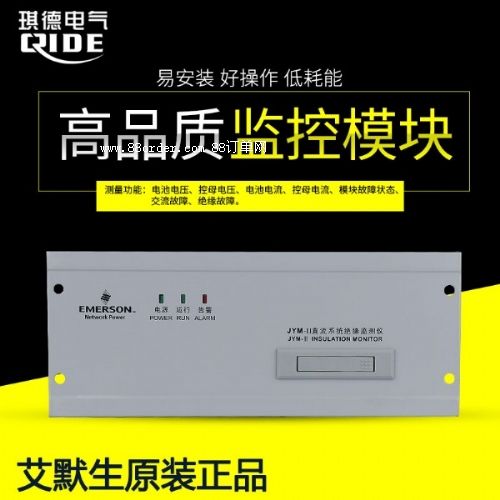

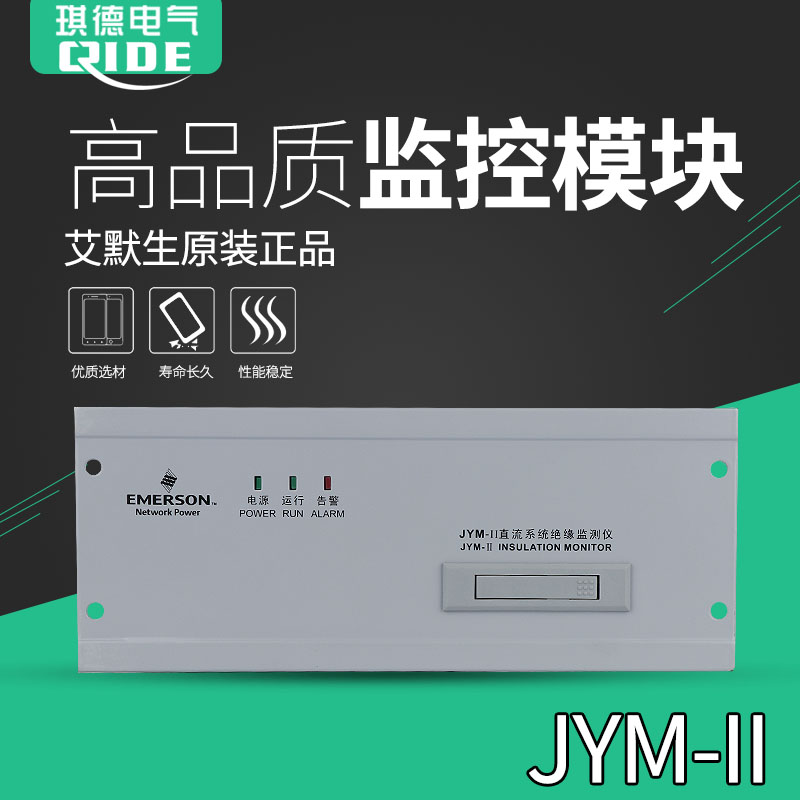

jym-ii/jym-s絕緣檢測儀

jym-ii/jym-s可監測兩段獨立的直流母線，兼容220v/110v兩種電壓

jym-ii/jym-s具有支路電容自動補償功能，提高接地電阻測量精度

jym-ii/jym-s采用主、從結構，可支持多個從機，最大可實現768個支路巡檢

從機內置輔助電源，實現主、從機遠距離工作

可以設置告警門限，適應不同地區氣候條件

可以監測正負母線絕緣等值下降情況

裝置內部具有自檢功能，便于維護

主要技術規范

環境溫度 ：－5～+40℃

電源電壓：dc80 - 320v

輸入功率：≤20w

電壓測量精度：1％（滿量程）

支路告警設置：500ω — 50kω （省缺為20kω）

單個主機或從機檢測支路數量：24路

外擴從機數：最多31個

可監測支路數：最大768路

支路電阻測量精度：≤15％（電阻性支路）

支路巡檢時間：3—6s

通訊接口：rs485

臥式外形尺寸（高x寬x深）：主機115mm x285mm x284mm

從機76mm x150m x255mm

立式外形尺寸（高x寬x深）：257mm x110mm x330mm

整機重量：主機<4kg

從機<1.5kg
