三利·isw型臥式管道泵概述：

isw型臥式管道泵屬于葉片式水泵產品，性能參數范圍比較廣泛、型號齊能滿足用戶的各種流量需求，由于設計結構簡單所以具體維修方便的優點，因此在工業生產中應用比較廣泛。

isw型臥式管道泵應用于大中流量及低壓情況下液體的輸送。目前已達到系列化，流量可在5-2020m3/h范圍內，揚程可在8~125m范圍內，并且由于材料、結構的不同，可輸送不同的介質。

isw型臥式管道泵采用的水力模型，根據isw型臥式管道泵之性能參數和立式離心泵的結構組合設計，并嚴格按照iso2858進行設計制造，該軸封選用硬質合金機械密封裝置，具有節能、安裝使用方便等特點。

isw型臥式管道泵由于結構簡單等諸多優點，廣泛地應用于工農業生產及生活中，以輸送清水、泥漿、酸、堿、鹽溶液以及液態物等物料。

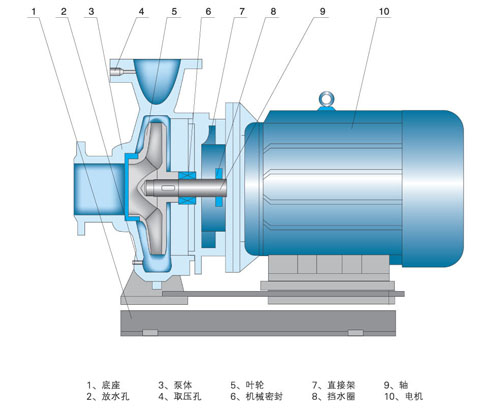

三利·isw型臥式管道泵結構圖：

isw型臥式管道泵的基本組件是高速旋轉葉輪和固定的蝸牛形泵殼。具有多個(通常為4至12個)向后彎曲葉片的葉輪固定在泵軸上，并由電動機驅動，與泵軸一起高速旋轉。葉輪是直接對泵中的液體進行功的部件，并且是isw臥式管道泵的能量供應裝置。泵殼中的吸油口與吸油管相連，吸油管的底部裝有單向底閥。泵殼側面的排出口與裝有調節閥的排污管道連接。

三利·isw型臥式管道泵工作原理：

isw型臥式管道泵啟動后，泵軸帶動葉輪一起高速旋轉，迫使預填充在葉片之間的液體旋轉。在慣性離心力的作用下，液體從葉輪中心徑向移動到外周。液體在流過葉輪的運動過程中獲得能量，靜壓能量增加，流速增加。當液體離開葉輪并進入泵殼時，由于殼內流道的逐漸膨脹，液體會減速，部分動能轉化為靜壓能，切向流入排放管。isw型臥式管道泵殼體不僅是收集從葉輪流出的液體的部件，而且還是動力傳遞裝置。當從葉輪的中心向外周投擲液體時，在葉輪的中心形成低壓區域，并且由于液體之間的總勢能差而將液體吸入葉輪的中心。依靠葉輪的連續運轉，液體被連續地吸入和排出。由isw型臥式管道泵中的液體獲得的機械能轉化為靜壓能的增加。

三利·isw型臥式管道泵主要優勢：

一、結構緊湊：該系列泵為臥式結構，機泵一體、外型美觀、占地面積少，與普通臥式泵比較，占地面積減少30％。如采用ip54戶外電機則無需泵房，可置于戶外使用。

二、運行平穩：組件同心度高。電機和泵直聯，簡化了中間結構，增加了運行的平穩性，葉輪具有的動靜平衡，運動時無振動，延長了軸承的使用壽命。

三、滴水不漏：不同材質的硬質合金密封，不同介質輸送，軸封采用機械密封，動、靜環由硬質合金制成，耐磨損、無泄漏。

四、噪音低：兩個低噪音軸承支撐下的水泵，運行平穩，除電機微弱聲響，基本無噪音。

五、故障率低：結構簡單合理，關鍵部分采用品質配套，工作時間提高。

六、維修方便：更換密封、軸承，簡易方便。

七、占地更省：出口可向左、向右、向上三個方向，便于管道布置安裝，節省空間。

三利·友情提示：

以上是產品的部分參數資料，為了人員能夠更準確的為您選型報價，請您盡量提供正確的產品參數如流量、揚程、吸程、使用介質及工況條件等，以便我司提供更準確、更有針對性的服務。如有任何疑問可致電「上海三利給水設備有限公司」，我們一定會盡心盡力為您提供的服務！歡迎新老顧客咨詢選購！
