一、簡介

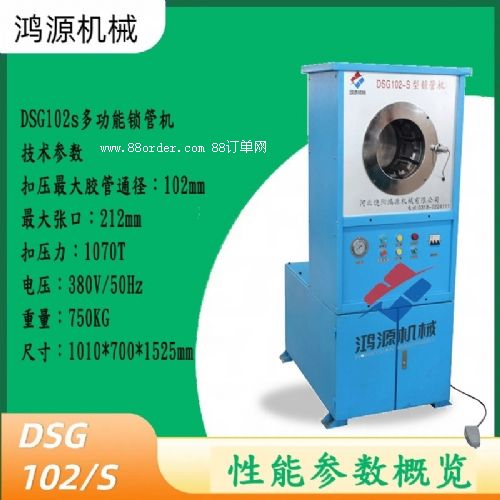

我廠生產的dsg-102/s型鎖管機適用于工農業和工程機械液壓傳動用高壓膠管、纖維管、塑料管、復合管總成的扣壓加工。采用nc控制，可點動、自動、半自動、延時保壓、保壓時間可調、多段扣壓功能，油缸采用環形結構，可雙向進料進行扣壓，具有體積小、重量輕、功能多、開�？臁⒁撞僮�、好維修等優點。

二、工作原理

油泵在電機驅動下，輸出液壓油,推動扣壓油缸內的活塞向前運動，使活塞、前蓋上的兩個內錐套推動具有對稱錐面的模座徑向產生收縮，實現模具對膠管總成的扣壓。當收縮量達到標尺調定值時，扣壓自動停止，電磁換向閥換向后，液壓油推動扣壓活塞反向運動，模座在彈簧作用下帶動模具復原，以便于取出扣壓好的膠管總成。

三、安裝調試

1.搬運：機器宜采用吊裝搬運，并以機器底部受力，機身不允許傾斜。嚴禁搬抬標尺部位。

2.安裝：機器需水平固定于穩固的地基上，并作接地處理。

3. 注油：打開注油口，油箱中加入約150升46號清潔的抗磨液壓油。

4.接電：將電源線接在機器規定的電源上，點動電機觀察旋向，電機旋向應與電機上箭頭標識所指方向一致。

5.檢查標尺：標尺位于油缸前端蓋上（見上圖），用于調節扣壓套筒收縮量的大小。順時針調整，收縮量減��；逆時針調整，收縮量增大。

6.壓力調整：機器系統壓力為30mpa，靠溢流閥調整。順時針調整壓力增大，逆時針調整壓力減小。（出廠時已調好，請不要隨意調整）

7.開模速度調整：開模速度的快慢，由小缸溢流閥控制，順時針調整，開模速度加快，逆時針調整，開模速度減慢，但開模速度過快會使噪音增大。（出廠時已調好，請不要隨意自行調整）
