新河縣前進水工機械的優勢地位

1、前進品牌是國內優質品牌、國家定點重點推廣環保產品。企業規模大、品種多、規格全。樣機擺放，現場表演，現貨供應。
 2、開發研制早、歷史悠久制造經驗豐富，專業化程度高。
 3、銷量多，市場占有率高，出口份額大，用戶評價高。
 4、自行研發，緊跟時代步伐，走在科技尖端，不斷地開發新產品和提高產品性能和質量。
 5、配套零件均選用名牌優質產品安裝配套，確保整機質量。
 6、新河縣前進水工機械廠始終秉承“給用戶創造最大利益是我們最好的服務，用戶的利益高于一切”。

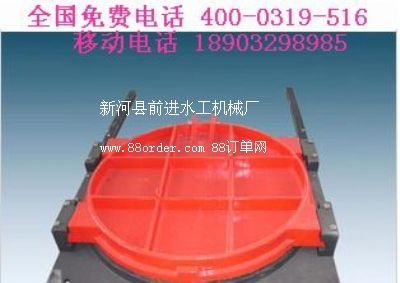

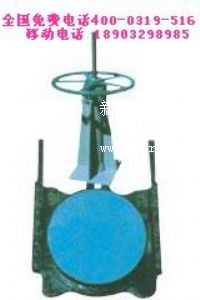

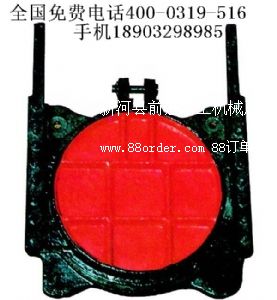

鑄鐵鑲銅閘門1、形式�﹁T鐵鑲銅閘門 2、結構��      本設備主要由啟閉機、鑄鐵閘門�ｉT框、閘板、閘桿�ばňo裝置、密封座、吊耳等部件組成。密封面上鑲有銅嵌條�ケＷC了密性和耐久性�ゾ糜媚�損后�ゲ⒖赏ㄟ^楔形壓塊高度來保證正常工作。具有結構合理、封閉性好�グ惭b、調整、使用、維護方便、性能可靠等特點。

鑄鐵鑲銅閘門主要由門框、門體、導軌、楔緊裝置、密封面等部件組成。工作場所：室外。安裝形式：洞口式。主要用于城市給水排水﹑化工防洪﹑水利等水工構建物﹑出水口﹑作流道切換或截斷水流之用。

鑄鐵鑲銅閘門結構與要求：

整體結構要求：閘門由連續的框架、提升軸（閘桿）、閘板、吊耳、手電兩用/手動啟閉機、裝配好的鑄鐵件等組成。閘門應有足夠的強度，以保證在儲存、運輸、操作等任何條件下都不會彎曲變形，所有結合部分和滑動表面都應是機械加工面，為了密封，閘門應帶有鑲銅密封圈。

閘框、閘座：

材料：ht250 gb9439-88。閘框應進行機械加工，以便與閘座或預埋件栓接。閘框兩邊應向上延伸。到閘門處于全開位置時閘板至少有一半支撐包含在閘框內，閘框應整體鑄造，在最大工作水頭下，其拉伸、壓縮和剪切強度的安全系數不小于5，閘框的厚度應在計算厚度上增加2mm的腐蝕余量，閘框內有加工過的凹形槽，槽內嵌入有銅質的密封座面，并用和密封座面相同材料制作的沉頭螺釘與閘框聯結，此密封座面應加工到≤3.2μm的表面粗糙度，閘框背面也應進行加工，以便與預埋墻框的機械加工面直接栓接，閘框與墻框結合面間在安裝時應充填有粘結劑。

閘板、導軌、吊耳

材料均為ht250 gb9439-88，閘板為整體鑄造結構、矩形、帶有整體澆鑄的水平和垂直方向的加強筋，加強筋使得閘板有足夠的剛度，閘板應按最大工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5，撓度不大于構件長度的1/1500。閘板的厚度應有在計算厚度上增加2mm的腐蝕余量，閘板的滑動面處應有加工過的凹形槽，槽內嵌入有銅質的密封座面，并用與密封座面相同材料制作的沉頭螺釘與閘板聯結，此密封座面應被加工到小于或等于3.2μm的表面粗糙度，沿整個閘板長度的每一邊的滑動面處應加工成一臺階結構，此臺階結構與閘門導槽之間保持有小于或等于5mm的間隙，閘板的兩邊和上、下邊應有與閘板牢固聯結或鑄成整體的楔形塊均應進行加工，以便與閘框上的可調節的楔形塊結合，閘板上方的閘板垂直中心線上應固結或整體鑄造有吊耳，吊耳上有被加工成可嵌入方形鑄銅質螺母的孔或螺母，用于與閘桿和啟閉機聯結。

閘門導軌將承受整個水平和契緊壓力，因此導軌應按最大工作水頭設計，其拉伸、壓縮及剪切強度的安全系數不小于5，導軌的整個接觸面應被加工，嵌入導軌的溝槽表面也應被加工，在閘板側邊與導軌之間允許間隙小于或等于3mm，為防止導軌與閘框之間的相對運動，導軌應用不銹鋼沉頭螺釘與閘框聯接或與閘板鑄成整體，在閘門全開時，導軌仍應至少有維護和支撐閘板二分之一的長度

閘門閘框的底部應有防止閘板與閘框過度契緊而設置的可調節頂塊，止頂閘板用的可調節螺釘安裝在此頂塊上。

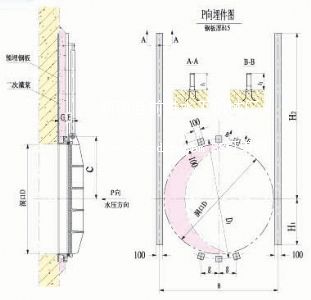

預埋墻框：

用于閘門安裝的墻框應由閘門生產廠完成，墻框的預埋深度應等于安裝墻框處的混凝土的厚度，墻框的端面應被加工成平整的表面，并按安裝雙頭螺栓的要求正確鉆孔和攻絲，墻框外周圍邊應有止水擋板，安裝時，墻框與閘座（閘框）結合面間應充填有粘結劑。

鑄鐵鑲銅閘門安裝及調試

1﹑設備到現場后應對照送貨單單獨檢驗閘門是否完整，有無損壞。 2﹑檢查閘門安裝位置及土建尺寸是否與圖紙相符。 3﹑安裝時必須分四部分安裝 4﹑首先門框的安裝：安裝前，先與預埋鋼板焊接固定，此時門框兩側須平行且應與底框及上部框架垂直，門框安裝好后進行二次澆注，二次澆注一定要封實，不能有滲水現象，待混凝土養護后方可使用。門框安裝時應保證導軌面在鉛垂線上，其傾斜度不大于1//1000。保證其平面度及對角線誤差不超過標準規定。4.1 門框安裝好后，同時清除門框中雜物，以免影響門葉的安裝。特別是密封面上不得有其它雜物。 4.2 門體安裝應注意對角線誤差。 4.3 然后安裝啟閉機機座，安裝時注意平面度。 4.4 安裝時應檢測閘板與閘門框之間的密封圈間隙，閘門最大正向工作水頭時，密封泄露小于1.25l/min 5﹑啟閉機的安裝方法：啟閉機固定其位置時，先將啟閉機的螺桿孔中心與閘門軸心調整到一直線上，然后將絲桿插入閘門吊耳，再用穿銷連接，使兩者位于同一鉛垂線上，再將啟閉機上的鏈接鋼板與機座用螺栓或焊接來固定。 6﹑啟閉機的絲桿與閘門連接后，檢查各部位是否全部安裝到位，方可適用啟閉機，在一般情況下，啟動如不靈活，可微調連接板的位置，感覺輕松靈活后方可固定。7﹑驅動裝置手電兩用，靈敏可靠，手動時，在操作手輪時首先調節手柄板到手動位置，然后旋轉手輪或直接作輸出軸轉動，從而實現閘門啟閉動作，此時電路切斷，不可進行電動操作；在電機驅動時，手輪不可旋轉，所有結合面的密封處沒有滲漏,并觀察其手動裝置及自動復位功能是否到位。 8﹑指示式開度計和雙向過力矩開關絕對可靠，開度指示儀的表盤刻度為百分比。其動作數值在實際使用中進行調整，閘門的啟閉度控制也應在調試時根據實際使用情況進行調整. 9﹑手輪上標明開閉方向，手輪順時旋轉為關閉閘門，人工操作力不大于150n。 10﹑電動啟閉裝置的電機最大轉矩應大于額定轉矩的3倍，驅動電機的連續轉動時間不得低于15分鐘。 11﹑閘門結構形式便于維修檢查，能滿足室外安裝使用要求。 12﹑電動閘門就地控制設備能將閘門的位置信號傳送到plc。 13﹑閘門啟閉速度應不大于0.5m/min。14﹑閘門的全開﹑全閉位置信號﹑過載報警信號送至控制系統。閘門的控制有手動和自動兩種模式，由閘門控制箱面板上的模式轉換開關來選擇，模式轉換開關的狀態反饋給控制系統。 （1） 手動模式：選擇開關設在機體上，操作人員可在現場手動﹑電動開關閘門。 （2） 自動模式：現場電控柜配置有向中心控制式傳輸狀態信號的接口和接受中控制室遙控的信號接口。

鑄鐵鑲銅閘門技術標準 ：1、本設備材料符合gb標準規定。 2、所有量度、尺寸、重量均用國際單位表示。 3、我公司已通過iso9001質量體系認證。

參考標準

cj/t3006-92         供水排水用鑄鐵閘門

jb2932-86           水處理設備制造技術條件

jb/zq4000.2-86      切削加工件通用技術條件

jb/zq4000.3-86      焊接件通用技術條件

jb/zq4000.5-86      鑄件通用技術條件

jb/zq4000.10-86     涂裝通用技術條件

jb/zq4286-86        包裝技術通用技術條件

gb1176              鑄造銅合金技術條件

gb1220              不銹鋼棒

gb6414              鑄鐵尺寸公差

gb9439              灰鑄鐵件

gb8923-85           涂裝前鋼材表面銹蝕等級和除銹等級

gb4979-85           防銹包裝

yj010               拋丸噴砂技術條件及檢驗方法

jb/zq4000.1-86      產品檢驗通用技術條件

閘門中pz pgz spz mxy fp yp
p：表示平面；g：表示拱形或者弧形；z：表示閘門（大多表示鑄鐵閘門）；s：表示雙向止水：
m：表示明桿式；x：表示鑲銅；f:表示方形；p：表示拍門；y：表示圓形；
pgz：表示平面拱形鑄鐵閘門；
spz：表示雙向止水平面（平板）鑄鐵閘門；
mxy：表示明桿式鑲銅鑄鐵圓閘門；
fp：表示方形拍門；
yp：表示圓形拍門；

企業簡介

　新河縣前進水工機械廠成立于2011年5月26日，注冊資金100萬元，建廠于河北省邢臺市新河縣新興街4號，是一家集生產、加工、銷售各種啟閉機、閘門等水利機械的專業公司。

企業產品詳述

（1）啟閉機類：螺桿式啟閉機、卷揚式啟閉機、液壓式啟閉機；

（2）閘門類：插板閘門、電動渠道閘門、不銹鋼渠道閘門、不銹鋼調節堰門、不銹鋼渠道插板閘門、不銹鋼閘門、高壓鑄鐵閘門、鑄鐵鑲銅閘門、鑄鐵堰門、鑄鐵鑲銅調節堰門、不銹鋼堰門、調節堰門、鑄鐵鑲銅圓閘門、鑄鐵鑲銅方閘門、mxy型明桿式鑄鐵鑲銅閘門、mxf型明桿式鑄鐵鑲銅閘門；

（3）拍門類：拍門、鑄鐵拍門、鑄鐵圓拍門、玻璃鋼拍門、鑄鐵方拍門、節能型自由側翻式拍門

（4）清污機類：回轉式格柵清（除）污機。
