美國捷銳bv615系列球閥
特點：
1、可采用面板安裝。
2、出廠測試條件： 6000 psig 壓縮氮?dú)狻?br /> 3、最高使用壓力： 6000 psig ( 415 bar)。
4、使用溫度范圍：-17oc ~ 121oc ( 1.4°f ~ 250°f)。
5、手柄式轉動開關，使用時只能處于全開或全閉位置。
6、接口形式為：npt 螺紋接頭，  genlok卡套式接頭。
7、清潔符合 astm g93c 標準，依 cga g-4.1脫脂處理。
8、規格為：6mm， 8mm， 10mm， 12mm ( 1/4"，3/8"， 1/2"，1/8" )。

型號規格：
公制

型號	通徑 (mm)	cv	連接形式		尺寸		面板安裝 孔徑
			進氣	出氣	a	b
ss-bv615-tf6m	4.8	1.6	6 mm genlok		105	52.6	23.2
ss-bv615-tf8m	4.8	1.5	8mm genlok		105	52.6	23.2
ss-bv615-tf10m	4.8	1.3	10 mm genlok		112	56.0	23.2
ss-bv615-tf12m	4.8	1.0	12 mm genlok		117	58.5	23.2

英制

型號	通徑 (mm)	cv	連接形式		尺寸(in.)		面板安裝 孔徑
			進氣	出氣	a	b
ss-bv615-fnt2	0.187	1.2	1/8" female npt		2.94	1.47	0.91
ss-bv615-fnt4	0.187	1.0	1/4" female npt		2.93	1.47	0.91
ss-bv615-tf4	0.187	1.6	1/4" genlok		4.14	2.07	0.91
ss-bv615-tf6	0.187	1.4	3/8" genlok		4.39	2.19	0.91
ss-bv615-tf8	0.187	1.0	1/2" genlok		4.60	2.30	0.91

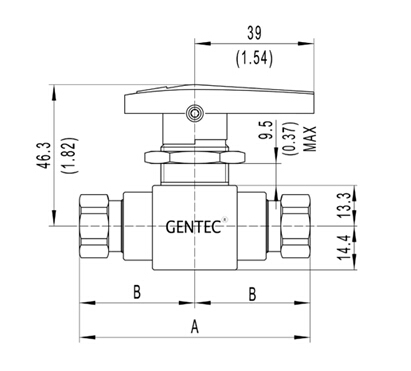

安裝結構圖：

無
