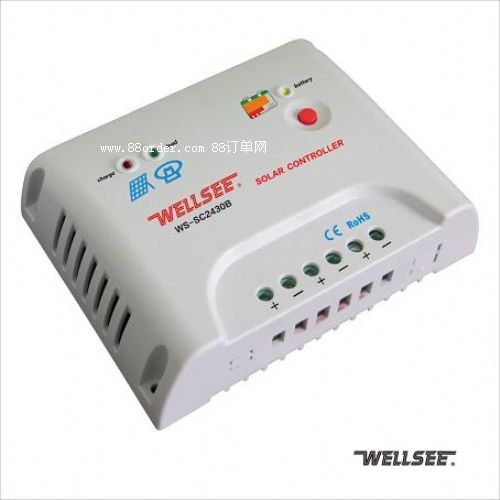

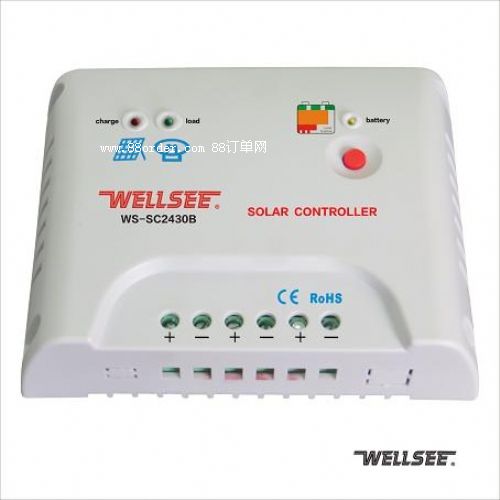

維爾仕智能型太陽能控制器 ws-sc2430b 30a

來自: 太陽能控制器

  品牌：    維爾仕 尺寸：    145*111*40mm

品名：   智能型太陽能控制器 重量：    207g

型號：   ws-sc2430b 規格：   31臺/箱

________________________________________

維爾仕智能型太陽能控制器 ws-sc2430b 30a

維爾仕智能型太陽能控制器ws-sc2430b（維爾仕太陽能三階充放電控制器、維爾仕光伏控制器），應用于太陽能光伏系統中，協調太陽能電池板、蓄電池、負載的工作。本控制器不同于其它的太陽能控制器，增加了全面的保護功能，使整個太陽能光伏系統高效，安全的運作。

維爾仕智能型太陽能控制器ws-sc2430b適用于所有類型的光電面板及各類型蓄電池。采用工業級mcu（微處理控制器），具有pwm（脈沖寬頻調制）可變占空比功能。根據蓄電池類型及充電的實際情況，動態調整pwm參數，能從pv面板提供快速、最佳的充電電壓及電流，提高充電效率，同時防止過充，有效保護蓄電池壽命。

維爾仕智能型太陽能控制器ws-sc2430b完全區別于普通太陽能控制器，具有獨到之處---三階充電模式：按照蓄電池充電特性曲線進行充電，采用“恒流→恒壓限流→涓流浮充”智能三階段充電模式。使蓄電池充滿電量。

三階充電模式（12v系統為例）：

1、恒流全充電階段，利用光板準恒流輸出特性直接對電池充電，直到蓄電池電壓為13.7v（出廠默認值，可以調節）；

2、恒壓充電階段，通過pwm控制，蓄電池電壓保持在13.7v，直到充電電流小于涓流值；

3、進入涓流充電階段，繼續調整pwm，使充電電流保持在涓流狀態，直到蓄電池電壓達到14.2v，充電結束。

如果蓄電池電壓充電起始電壓大于最低保護電壓，防止頻繁過度充電，系統自動進入浮充模式；起始充電電壓小于最低保護電壓，則進入三階充電模式。

三階段充電法在充電開始和結束時采用恒電流充電，中間用恒電壓充電。當電流衰減到預定值時，由第二階段轉換到第三階段。這種方法可以將出氣量減到最少，更好的保護蓄電池；最主要的是能真正充飽蓄電池。

產品功能：

   • 適用多種類型的蓄電池

   • 自動識別輸入電壓功能

   • 微處理控制器脈寬調制充電

• 溫度感應器補償電池充電，內置式溫度傳感控制，性能更穩定、功能更卓越

   • 快充功能，提高電池板利用效率

• 涓流補充功能，保護電池

• 過載保護（帶自恢復）

  • 過充保護

  • 短路保護（帶自恢復）

  • 雷電保護

  • 反向放電保護

  • 極性反接保護（帶自恢復）

  • 欠壓保護

 動態蓄電池電壓指示

• 高性能計算機用按鍵，徹底解決了市場上一貫使用銅片的導電按鍵（多次后不彈起、按鍵易失靈、整機易損壞）的設計缺陷。

技術參數：

規格 ws-sc2430b 20a ws-sc2430b 30a

額定電壓 12v/24v   電壓自動識別

最大負載電流 20a 30a

輸入電壓范圍 12v～17v / 24v～34v

長度≤1m的情況下

充電回路壓降 ＜0.25v

長度≤1m的情況下

放電回路壓降 ＜0.05v

超壓保護 17v / 34v

全充電壓 13.7v / 27.4v

充滿斷開 14.4v / 28.8v

欠壓斷開 10.5v~11v / 21v~22v

溫度補償 -3mv/℃/cell

空載損耗 ≤10ma

最小電線規格 4mm2

環境溫度 --25℃—— +55℃
