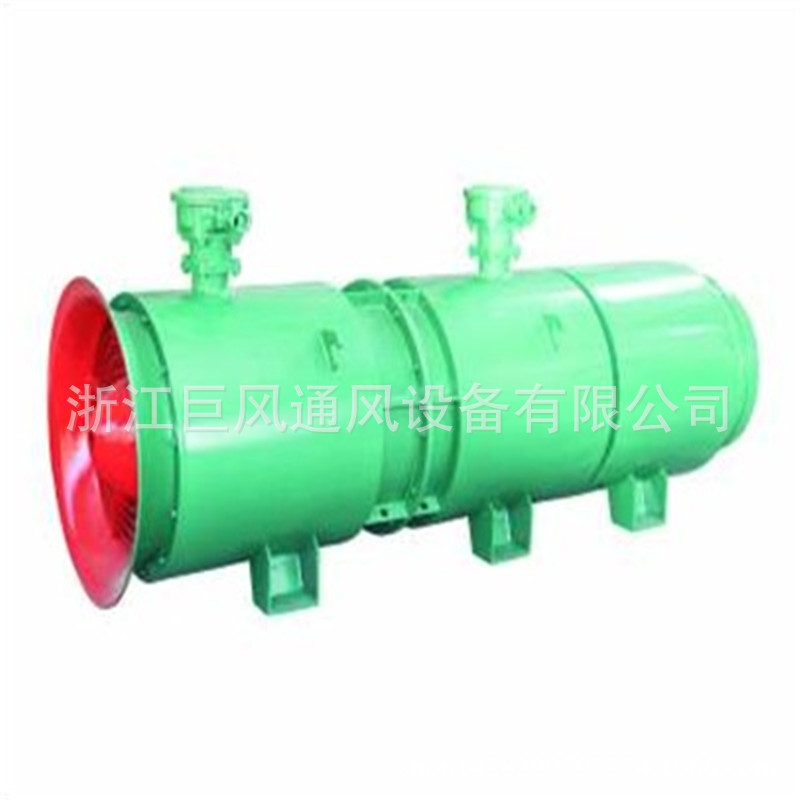

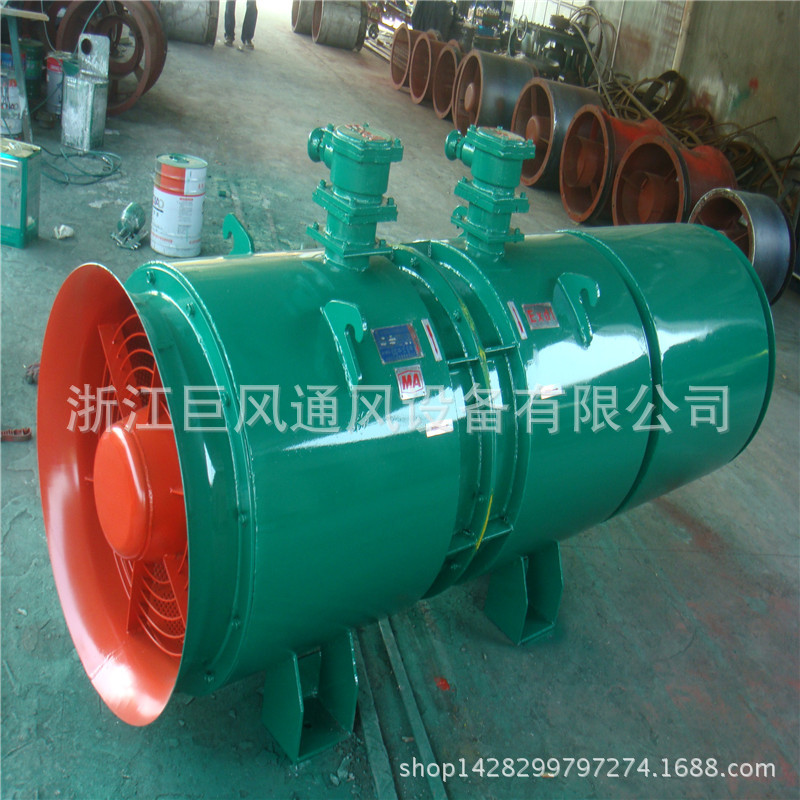

fbd-no5.0/11隔爆型壓入式對旋軸流局部通風機｜fbd對旋軸流通風機｜對旋軸流通風機
【風機概述】
fbd系列風機由兩組工作電機組成，兩級葉輪相對旋轉。一級葉輪順時針旋轉，二級葉輪為逆時針方向旋轉，空氣由集流器進入一級葉輪獲得能量后直接進入二級葉輪，經增壓后送出。二級葉輪的作用，除增加氣流能量外，還兼?zhèn)淞似渌愋洼S流式通風中靜導葉的功能，在獲得導向整直圓周方向速度分量的同時，既理順了氣流的能量，同時也降低了噪音。
【風機特點】
1．高效率：fbd系列風機設計精良，工藝先進，其葉片采用三元流體設計，呈機翼扭曲型，風機高效工況區域面積大，使運行的風機永遠處于高效的工作范圍內
2．低噪聲：fbd系列風機采用對旋直聯傳動，與舊風機相比，減少了導葉裝置，在增加了風機壓力的同時又理順了空氣流動的方向，降低了空氣摩擦聲，機殼采用外包復式消聲裝置，整機運行噪音可控制在85分貝以下（比a聲級在35分貝以下），具有超低噪聲特性，對改變井下約束空間的噪聲環境效果顯著
3．風壓較平緩，喘振現象微小，在風壓高、小流量區域同樣運行穩定，在井下送風距離遠，對復雜巷道適應性強
4．為了提高葉片及機體耐腐蝕、抗磨損的能力，公司把熱噴涂工藝技術應用到風機制造中，根據礦井內含腐蝕的元素，配制出20余種不同的材料，采用超音速電弧噴涂和高速火焰噴涂,對機殼及葉片進行熱噴涂工藝處理,可使葉片不生銹、耐磨損、耐腐蝕，具有使用壽命長的特點
【適用范圍】
fbd系列礦用隔爆壓入式軸流局部通風機主要用于礦井及其它工業部門輸送瓦斯、煤塵及易燃氣體的場所，可供煤礦、金屬礦山、化學礦山及其它礦山的礦井掘進、建井、局部通風機和隧道長距離通風等。

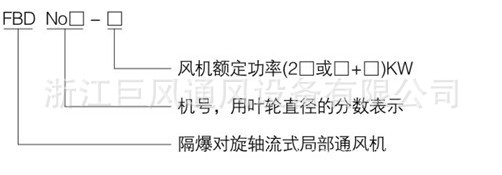

【風機型號含義】
【風機主要技術參數】
機號 |
電機功率kw |
風量m3/min |
全壓pa |
比a聲級db(a) |
№5.0/11 |
2×5.5 |
218-135 |
540-3380 |
≤30 |
№5.0/15 |
2×7.5 |
270-175 |
650-3600 |
≤25 |
№6.0/22 |
2×11 |
360-230 |
620--4230 |
≤25 |
№6.0/30 |
2×15 |
465-290 |
680-4900 |
≤25 |
№6.0/37 |
2×18.5 |
475-325 |
850-5300 |
≤25 |
№6.0/44 |
2×22 |
515-35 |
870-5500 |
≤25 |
№6.3/60 |
2×30 |
595-360 |
900-6150 |
≤25 |
№7.0*74 |
2×37 |
634-380 |
950-7000 |
≤25 |
№8.0/90 |
2×45 |
700-415 |
975-7700 |
≤25 |
№8.0/110 |
2×55 |
795-455 |
995-8500 |
≤25 |
【結構及其特點，工作原理】
該系列風機系無靜葉軸流式局部通風機和采用外包復式消聲器的組合全結構如圖1所示，該系列風機由集流器、進氣消聲筒、隔爆電動機、第一級葉輪、第二級葉輪、出氣消聲筒、擴散消聲筒七部分組成。
機號 |
d1 |
d2 |
d3 |
d4 |
h |
l |
a |
b |
n-d |
№4/4.4 |
ф540 |
ф510 |
ф410 |
ф400 |
710 |
1600 |
700 |
300 |
8-ф12 |
№4/6 |
ф540 |
ф510 |
ф410 |
ф400 |
710 |
1600 |
700 |
300 |
8-ф12 |
№4.5/8 |
ф600 |
ф570 |
ф460 |
ф450 |
790 |
1860 |
750 |
360 |
8-ф12 |
№5.0/15 |
ф650 |
ф620 |
ф510 |
ф500 |
845 |
2004 |
840 |
360 |
8-ф12 |
№5.6/22 |
ф730 |
ф700 |
ф570 |
ф560 |
935 |
2130 |
840 |
400 |
12-φ12 |
№6.0/30 |
ф770 |
ф740 |
ф610 |
ф600 |
965 |
2215 |
840 |
500 |
12-φ12 |
№6.0/37 |
ф770 |
ф740 |
ф610 |
ф600 |
965 |
2295 |
9000 |
500 |
12-φ12 |
№6.0/44 |
ф770 |
ф740 |
ф610 |
ф600 |
965 |
2405 |
1000 |
500 |
12-φ12 |
№6.3/60 |
ф820 |
ф790 |
ф640 |
ф630 |
1010 |
2628 |
1200 |
500 |
12-φ12 |

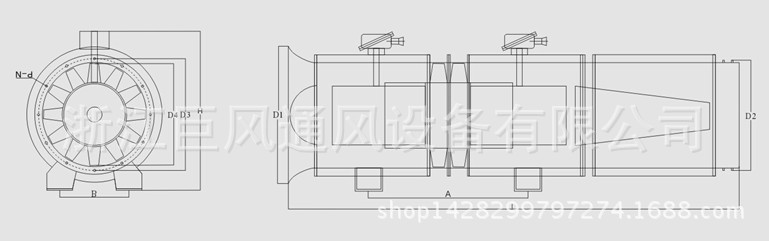

【外形及安裝尺寸】
機號 |
d1 |
d2 |
d3 |
d4 |
№6.0/2.2 |
ф600 |
ф776 |
ф800 |
4-ф12 |
№6.0/3 |
ф600 |
ф776 |
ф800 |
4-ф12 |
№7.0/4 |
ф700 |
ф906 |
ф934 |
4-ф14 |
№8.0/5.5 |
ф800 |
ф1035 |
ф1065 |
4-ф16 |
№8.0/7.5 |
ф800 |
ф1035 |
ф1065 |
4-ф16 |
№9.0/11 |
ф900 |
ф1165 |
ф1200 |
4-ф18 |
№9.0/15 |
ф900 |
ф1165 |
ф1200 |
4-ф18 |
№9.0/18.5 |
ф900 |
ф1165 |
ф1200 |
4-ф18 |
№10/22 |
ф1000 |
ф1292 |
ф1335 |
4-ф20 |
№11/30 |
ф1100 |
ф1420 |
ф1466 |
4-ф22 |
№12/37 |
ф1200 |
ф1552 |
ф1600 |
4-ф24 |
№12/45 |
ф1200 |
ф1552 |
ф1600 |
4-ф24 |
№13/55 |
ф1300 |
ф1680 |
ф1735 |
4-ф24 |
機號 |
h |
l |
a |
b |
n-d |
№6.0/2.2 |
925 |
1615 |
465 |
528 |
10-ф12 |
№6.0/3 |
925 |
1615 |
465 |
528 |
10-ф12 |
№7.0/4 |
1075 |
1885 |
545 |
616 |
10-ф12 |
№8.0/5.5 |
1230 |
2150 |
622 |
705 |
12-ф14 |
№8.0/7.5 |
1230 |
2150 |
622 |
705 |
12-ф14 |
№9.0/11 |
1385 |
2420 |
700 |
795 |
12-ф14 |
№9.0/15 |
1385 |
2420 |
700 |
795 |
12-ф14 |
№9.0/18.5 |
1385 |
2420 |
700 |
795 |
12-ф14 |
№10/22 |
1535 |
2685 |
777 |
880 |
12-ф14 |
№11/30 |
1690 |
2960 |
855 |
970 |
12-ф14 |
№12/37 |
1845 |
3328 |
930 |
1056 |
12-ф16 |
№12/45 |
1845 |
3328 |
930 |
1056 |
12-ф16 |
№13/55 |
1870 |
3500 |
1010 |
1145 |
12-ф16 |

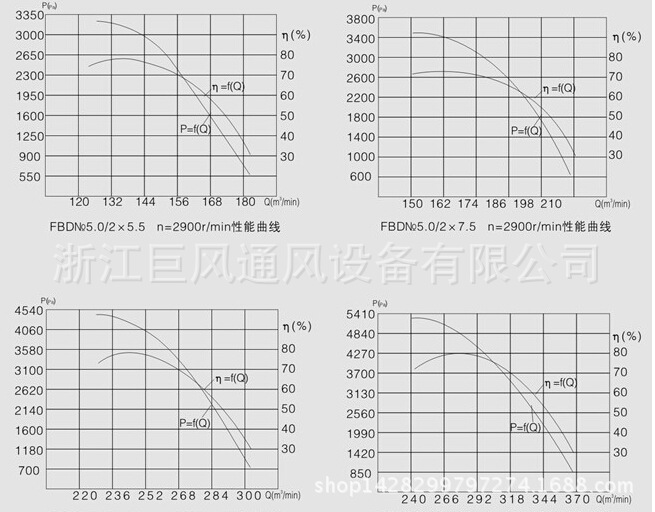

【風機性能曲線圖】
浙江巨風通風設備有限公司，創辦于2000年，公司以市場開拓和技術開發 為先導，專業生產儀表風機、軸流風機、防爆風機、消防排煙風機、離心風機、 屋頂風機和混流風機箱等各類風機產品，并擁有各類風機和煤礦用產品的生產 資質證書) 注：風機產品不在《ｃｃｃ認證》范圍內 )，并且是全國為數不多 的風機行業協會會員單位；通過了iso9001：2000質量管理體系認證，產品在 歷次行業質量隨機抽檢中均為優良，公司還享有自營進出口權。
