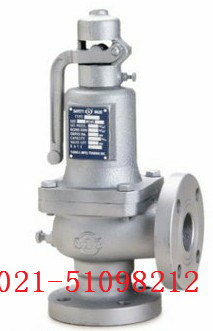

model: s3f-a / s34f-a / s36f-a without lever



type:	w/o lever （a）		with lever （lr）
working fluid:	steam, air, liquid.		steam, air.
test on body:	fc, fcd:	22 kgf/cm2g （hydrostatic）
	wcb, scs13 , scs14 :	44 kgf/cm2g （hydrostatic）
working pressure:	fc, fcd :	0.35～10 kgf/cm2g （150psi）
	wcb, scs13 , scs14 :	1～20 kgf/cm2g （300psi）
flange:	fc, fcd :	jis 10 kgf/cm2g （150psi）
	wcb, scs13 , scs14 :	jis 20 kgf/cm2g （300psi）
temperature:	0℃ ～ 250℃
connection:	flanged end to jis10k, 20k, ansi 150 lbs.





sl24/23
no./ parts		w/o lever	s3f-a s3f-lr	s34f-a s34f-lr	s36f-a s36f-lr
		with lever
1	cap		fc	scs 13	scs 14
2	hexagon nut		ss 41	sus 304	sus 316
3	lever washer		ss 41	sus 304	sus 316
4	lever		fc	sus 304	sus 316
5	adjusting bolt		bc	sus 304	sus 316
6	stop nut		bc	sus 304	sus 316
7	grand		fc	scs 13	scs 14
8	spring seat		fc	sus 304	sus 316
9	spring		sup 6	sus （sup6）	sus （sup6）
10	stem		sus 304	sus 304	sus 316
11	body		fc	scs 13	scs 14
12	valve body		sus 304	sus 304	sus 316
13	adjusting ring		bc	scs 13	scs 14
14	adjusting screw		ss 41	sus 304	sus 316
15	valve seat		sus 304	sus 304	sus 316

安全閥有彈簧式和桿式兩大類。另外還有沖量式安全閥、先導(dǎo)式安全閥、安全切換閥、安全解壓閥、靜重式安全閥等。彈簧式安全閥主要依靠彈簧的作用力而工作，彈簧式安全閥中又有封閉和不封閉的，一般易燃、易爆或有毒的介質(zhì)應(yīng)選用封閉式，蒸汽或惰性氣體等可以選用不封閉式，在彈簧式安全閥中還有帶扳手和不帶扳手的。扳手的作用主要是檢查閥瓣的靈活程度，有時也可以用作手動緊急泄壓用。
