接地線

一、接地線簡介：

  接地線又名高壓接地線、接地棒。接地線是為了避免從事電氣工作的工作人員施工時發生意外，使用的必不可少的一種安全工具。一些電氣設備由于絕緣性能不好或者使用環境潮濕，會導致其外殼帶有一定靜電，嚴重時會發生觸電事故。接電線攜帶方便，可在現場靈活使用，因此也被叫做便攜式接地線。接地線是保護檢修人員的一道安全屏障。

二、接電線構成:

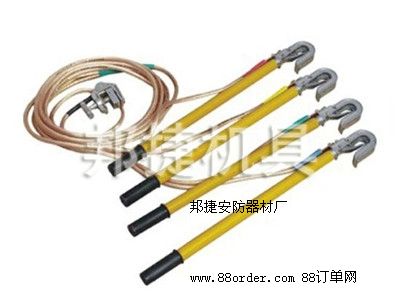

  接地線由絕緣操作棒和接地線夾組成。絕緣操作棒由絕緣性能極佳的環氧樹脂等原材料加工而成，滿足絕緣高壓要求，保證電業維修人員的人身安全；接地線夾種類繁多，主要與高壓母線臨時接地用，根據高壓母線母排和線纜的不同，分別選擇使用平口接地線夾或線路接地線夾。

三、接地線種類：

1、按照電壓等級分為：10kv接地線、35kv高壓接地線、110kv接地線、220kv高壓接地線、500kv高壓接地線

2、按照規格分：16mm2、25 mm2、35 mm2、50 mm2、70 mm2、95 mm2、120 mm2

3、按照使用環境分為：室內母排型接地線、室外線路型接地線

4、單簧接地線、雙簧接地線、螺旋壓緊式接地棒（線路用即連接導線用）、螺旋壓緊式接地棒（變電用即連接母排用）、螺旋壓緊式接地棒（線路、變電兩用）、手握壓緊式接地棒（線路用即連接導線用）、手握壓緊式接地棒（變電用即連接母排用）、手握壓緊式接地棒（線路、變電兩用）、猴頭式接地棒、螺旋調角式接地棒（鶴式接地棒、黃銅鑄件）、鱷魚嘴式接地線

四、接地線特點：

1、線卡等主要零件采用鋁合金壓力鑄造，線卡經久耐用。

2、操作簡便，尤其是彈簧壓緊式，只需往導線上一掛、一拉即可。

3、配套合理，功能可靠。

4、線卡實用范圍大，適應不同導線截面的需要。

五、使用說明：

1、掛接地線時，先連結接地夾，后接接電夾；拆除接地線時，必須按程序先拆接電夾，后拆接地夾。

2、安裝：將接地軟銅線分相上雙眼銅鼻子固定在接地棒上的接電夾（接電夾有固定式和活動式）相應位置上，將接地線合相上的單眼銅鼻子固定在接地夾或地針上，構成一套完整的接地線。

3、核實接地棒的電壓等級與操作設備的電壓等級是否一致。

4、接地軟銅線有分相式和組合式，接地棒有平口式和雙簧鉤式線夾。

六、使用維護：

1、使用攜帶型短路接地線前，應先驗電確認已停電，在設備上確認無電壓后進行。先將接地線夾連接在接地網或扁鐵件上，然后用接地操作棒分別將導線端線類擰緊在設備導線上。拆除短路接地線時，順序正好與上述相反。

2、攜帶型短路接地線應妥善保管。每次使用前，均應仔細檢查其是否完好，軟銅線無祼露，螺母不松脫，否則不得使用。

3、懸掛點如有接地點，應用接地線夾或?qū)Ｓ勉~棒作接地連接;如無固定接地點可利用;則可用臨時接地點，接地極埋入地下深度應不小于0.6m。

4、裝設的短路接地線，它和帶電設備的距離，考慮到接地線擺的影響，其安全距離應不小于《電力安全工作規程》新規定的數值。

5、攜帶型短路接地線檢驗周期為每五年一次，檢驗項目同出廠檢驗。經試驗合格的攜帶型短路接地線在經受短路后，應根據經受短路電流大小和外觀檢驗判斷，一般應予報廢。

6、嚴禁不用線夾而用纏繞的方法進行接地短路。
