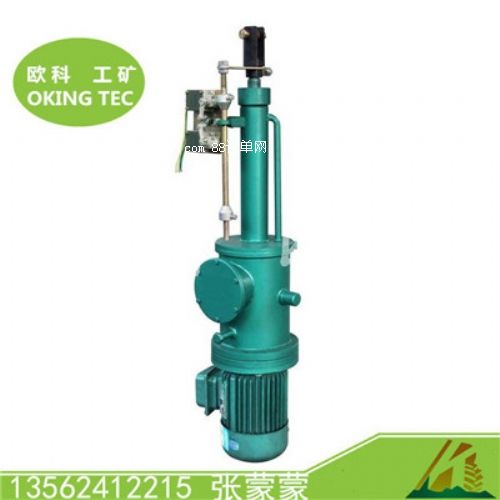

礦用電液推桿 dytz1000電液推桿 整體式電液推桿

什么才是性?xún)r(jià)比？

從用戶體驗到工廠生產，我們的創新從未改變，那就是致力于打造一臺出眾的電液推桿，這一次，我們不僅未忘初心，更向前方邁出了漂亮的一步！

我公司生產的電液推桿，根據不同需求研發出了多種款式，整體直式電液推桿、分離式電液推桿、平行式電液推桿，每種款式又都可以做成防爆型供礦井下用戶使用。

【電液推桿用途】

電液推桿，即電動液壓推桿，適用于往復推拉直線（或往復旋轉一定角度）運動，可用于上升、下降或夾緊工作物的場所，也可用于遠距離及高空危險地區，并可和計算機聯網進行集中（程序）控制�，F(xiàn)已廣泛應用于冶金、礦山、煤炭、電力、機械、糧食、水泥、化工、水利、運輸?shù)炔块T(mén)，是不可缺少的通用動力源。

【電液推桿工作原理】

電液推桿以電動機為動力源，通過電動機正（反）向旋轉，使液壓油通過雙向齒輪泵輸出壓力油，經油路集成塊，送至工作油缸，實現活塞桿的往復運動。

【電液推桿優點】

1.具有過載自動保護功能：電液推桿工作時，如活塞桿所受外力超過額定的輸出力或活塞已到終點，電機仍在轉動，這時油路中油壓增高到調定的壓力，溢流閥迅速而準確地溢流，實現過載自動保護。電機雖在轉動，但絕不會燒毀。2.自鎖功能：電液推桿的油路集成塊中設計了壓力自鎖機構，電機停止轉動，活塞桿立即停留在一定的位置上，壓力油處于保壓狀態。3.無級調節：可根據用戶要求，在額定的速度、輸出力和行程范圍內進行無級調節。

【電液推桿造型說明】 電液推桿主要是由推桿的型式、電機的防護等級、額定輸出力、行程、額定速度和使用角度等六大基本要素組成，還可根據擁護特殊要求，配套三種調節功能，即：速度調節推、拉力調節，行程調節（行程開關定位）。除上述三種調節功能定貨時必須文字注明外，其他請參照型號編制方式，認真填寫六大要素  。

【dytz型電液推桿技術參數】（選型表）

型號 額定輸出力 （10n） 額定速度 （mm/s） 電機型號 行程制造范圍 （mm） 行程制造范圍 （mm）

推力 拉力 推速 拉速

dytz450-/110 450 310 110 140 y802-4-0.75kw 50-800 10-110

dytz700-/110 700 510 110 140 y90s-4-1.1kw 50-1500 10-110

dytz1000-/110 1000 750 110 140 y90l-4-1.5kw 50-1500 10-110

dytz1750-/90 1750 1300 90 115 y100l1-4-2.2kw 50-2000 10-90

dytz2500-/90 2500 2050 90 115 y100l2-4-3kw 50-2000 10-90

dytz3000-/90 3000 2500 90 115 y100l2-4-3kw 50-2000 10-90

dytz4000-/80 4000 2950 80 100 y112m-4-4kw 50-2000 10-80

dytz5000-/60 5000 3300 60 90 y112m-4-4kw 50-2000 10-60

dytz6000-/60 6000 3800 60 90 y132s-4-5.5kw 50-2500 5-60

dytz7000-/50 7000 4500 50 75 y132s-4-5.5kw 50-2500 5-50

dytz8000-/50 8000 5000 50 80 y132m-4-7.5kw 50-2500 5-50

dytz10000-/40 10000 6500 40 60 y132m-4-7.5kw 50-2500 5-40

dytz15000-/35 15000 11000 35 45 y132m-4-7.5kw 50-2500 5-35

dytz20000-/25 20000 15000 25 35 y132m-4-7.5kw 50-2500 5-25

注：1、上列表中所列電機的電壓等級為380v，防護等級為ip44，絕緣等級為b級。 2、超出表列的行程制造范圍或速度制造范圍的，另行注明，否則按表內技術參數制造。 3、表中速度范圍為水平使用時的范圍，向上或向下使用的速度均為水平使用的二分之一。 4、表中所列的典型號及功率，知該型號推桿在額定輸出力、額定速度為最大值時的功率。電機功率與推桿推力、速度成正比。
