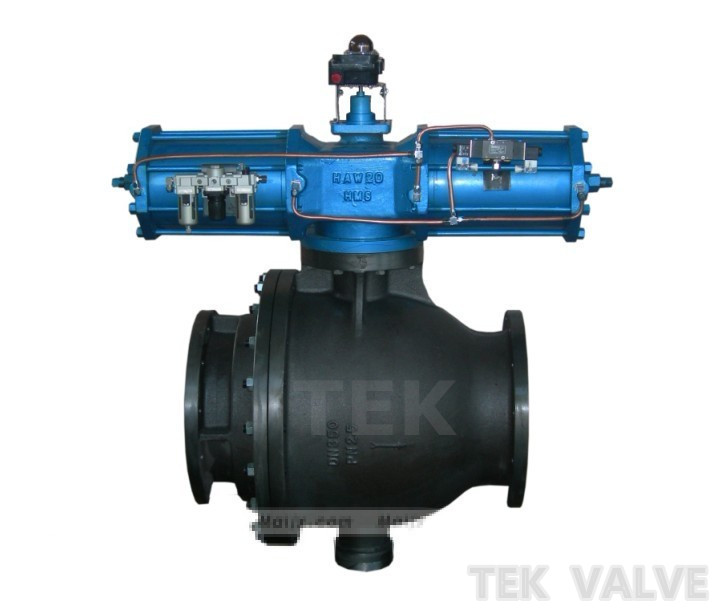

進口氣動卸灰球閥
德國泰科tek氣動卸灰球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中;在化工產品、醫藥和食品生產種;在水電、火電和核電的電力生產系統中;在城市和工業企業的給排水、供熱、和供氣系統中;在農田的排灌系統中;在治金生產系統中得以廣泛的應用,是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截斷或接通介質流,使介質按照預定的程序輸送到各個指定點。
一、德國泰科卸灰球閥說明(冶金專用):
一種卸灰球閥,包括閥體、與閥體固連的閥蓋、安裝在閥體中的閥芯球體、與閥芯球體連接的電動裝置,其特征在于:所述閥體是一全球單閥座結構,所述閥體的進口端設有一閥座,所述閥座設置成背對介質流向,且所述閥體的出口端設置成流線型,以使介質順暢通過,所述電動裝置與支架連接,用于驅動閥桿。本實用新型的卸灰球閥具有保持彈簧長期有效,延長閥門使用壽命和可以自動遠程控制閥門的優點。
1、卸灰球閥:專門用來控制含塵氣體、汗顆粒液體、固體粉末等介質。
二、進口卸灰球閥閥體的結構形式:
1、卸灰球閥閥體結構形式分為:兩塊式和三塊式兩種結構。
三、進口卸灰球閥工藝:
1、卸灰球閥球面進行硬化處理,提高球面的抗耐磨性。
2、采用單閥座設計,在閥體中腔不形成獨立空間,排除了粉煤灰等介質在中腔的累積與球面摩擦的可能。
進口卸灰球閥的現實作用:
進口卸灰球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。氣動球閥開關輕便,體積小,可以做成很大口徑,密封可靠,結構 簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,在各行業得到廣泛的應用!鈩有痘仪蜷y和旋塞閥是同屬一個類型的閥門,只有它的關閉件是個球體,球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門!鈩有痘仪蜷y在管路中主要用來做切斷速度快、分配和改變介質的流動方向。氣動球閥是近年來被廣泛采用的一種新型閥門.
產品主要特點:
(1)、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構,在閥門開啟、關閉的位置設定限位,當閥門使用在關鍵裝置上時,限位塊上設有鎖孔可鎖定開 關位置避免誤操作。手柄上有明顯地開和關標識。
(2)、閥桿采用a182f(1cr13)整體鍛造并調制處理,硬度達到hb220~250。閥桿通過平鍵或花鍵或方契與手柄連接,通用性強,拆裝方便。閥桿設有防吹出結構。
(3)、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈,使得閥桿在一定的潤滑情況下實現可靠的密封。
(4)、根據需要,球閥可設計成防靜電結構,在球體與閥桿、閥桿與閥體之間設置導電彈簧,避免靜電打火點燃易燃物質,確保系統安全。
(5)、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構;dn150以下為浮球形式,dn200以下為固定球形式。
(6)、球閥閥座處可設置輔助密封結構,在閥座和閥桿部位加裝注脂閥,緊急情況下可暫時密封,并可根據需要加長閥桿以適宜埋地
進口卸灰球閥結構特點:
進口卸灰球閥,三通電動球閥,球閥在管路中主要用來做切斷、分配和改變介質的流動方向。 卸灰球閥按結構形式可分:浮動球式、固定球式、彈性球式.
進口卸灰球閥主要用于截斷或接通管路中的介質,亦可用用于流體的調節與控制,卸灰球閥與其它閥門種類相比,具有角行程輸出扭矩,開啟迅速、平穩可靠,適用廣泛。
進口卸灰球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便,體積小,可以做成很大口徑,密封可靠,結構簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,在各行業得到廣泛的應用旋轉球體來使閥門暢通或閉塞。球閥開關輕便,體積小,可以做成很大口徑,密封可靠,結構 簡。
進口卸灰球閥的選型適用原則和選用須知電動球閥的選型適用原則和選用須知
進口卸灰球閥的工作原理是靠單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,在各行業得到廣泛的應用!
進口卸灰球閥采用浮動式結構,球芯為精密鑄件,外表鍍硬鉻處理,閥座采用金屬或增強聚四氟乙烯材料,流道口與管道口徑相同,流通能力極大,流阻極小,關閉時無泄漏,一般做開關閥使用,特別適用于高粘度、含纖維、顆粒狀介質!
主要零件材料及性能:
閥體 |
閥桿 |
閥球 |
密封面 |
墊片 |
填料 |
工作溫度 |
適用介質 |
wcb |
1cr13 |
1cr13 |
1cr13 司太立合金 本體材料 |
柔性石墨 不銹鋼加柔性石墨 08軟鋼 f304 f316 |
柔性石墨 編結石墨 |
-29-425℃ |
水、蒸汽、油品 |
wc6 |
15crmo |
15crmo |
-29-425℃ |
||||
wc9 |
25cr2mov |
25cr2mov |
|||||
lcb |
304 |
304 |
-46-354℃ |
||||
cf8 |
304 |
304 |
-196-600℃ |
部分酸、堿 |
主要連接尺寸及重量:
公稱壓力 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
系列1l |
216 |
241 |
283 |
305 |
356 |
394 |
457 |
533 |
610 |
686 |
762 |
864 |
914 |
|
系列2l |
- |
- |
- |
- |
- |
- |
500 |
600 |
700 |
800 |
900 |
- |
1000 |
|
h |
102 |
114 |
127 |
152 |
184 |
219 |
273 |
360 |
395 |
430 |
470 |
550 |
580 |
|
手動 |
h1 |
107 |
125 |
152 |
178 |
300 |
330 |
398 |
495 |
580 |
625 |
670 |
698 |
840 |
e |
- |
- |
- |
- |
- |
- |
115 |
116 |
171 |
171 |
257 |
257 |
257 |
|
f |
- |
- |
- |
- |
- |
- |
350 |
350 |
400 |
420 |
400 |
420 |
400 |
|
w |
230 |
400 |
400 |
650 |
1050 |
1050 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
|
wt(kg) |
12 |
16 |
22 |
35 |
58 |
74 |
205 |
322 |
460 |
576 |
864 |
1280 |
1600 |
|
電動 |
h2 |
- |
- |
- |
- |
- |
554 |
600 |
652 |
760 |
770 |
830 |
- |
940 |
l1 |
- |
- |
- |
- |
- |
235 |
235 |
235 |
259 |
400 |
400 |
- |
410 |
|
氣動 |
h3 |
274 |
379 |
389 |
479 |
552 |
666 |
736 |
926 |
1059 |
1127 |
1127 |
1468 |
1538 |
l2 |
270 |
405 |
405 |
576 |
576 |
776 |
776 |
776 |
1060 |
1060 |
1060 |
1360 |
1360 |
