德國iba公司digi-13型cr和dr性能檢測模體

德國iba公司 digi-13型cr和dr性能檢測模體用于cr和dr成像系統的質量檢測(包括 均勻性、空間分辨力、低對比分辨率、可見光野和x射線野的校準和偽影等)。

digi-13型cr和dr性能檢測模體產品簡介：

根據din 6868-13標準， 用于cr和dr成像系統的質量檢測(包括 均勻性、空間分辨力、低對比分辨率、可見光野和x射線野的校準和偽影等)

在1毫米厚的銅質基板 (300 x 300 x 1.0 mm) 上有：

1.動態步進式楔形梯, 含有不同的射線吸收系 數的7 階步進式楔形梯: 0.00, 0.30, 0.65, 1.00,1.40, .85和2.3 mm 銅厚度動態范圍

2.低對比度測試體, 由鋁質圓盤組成, 直徑10毫米, 在70kv時產生的對比度范圍為： 0.8％, 1.2％,2.0％, 2.8％ , 4.0％和5.6％

3.分辨率檢測 (線對卡): 檢測空間分辨率0.6 –5.0 lp/mm, 45°旋轉設計

4.標記區為信號標準化和均勻性檢測

5.不同尺寸的暗盒邊緣區域標記

患者等效衰減模體

患者等效衰減模體，由 25 毫米純鋁材料制作,用于模擬患者腹部體厚條件，配合常規x線攝影、 cr/dr 攝影檢測模體的聯合使用。

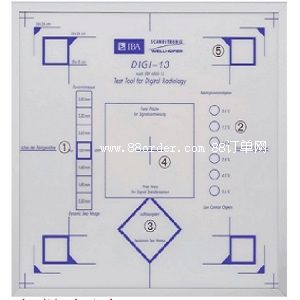

construction of the test device digi-13
basic copper plate (300 x 300 x 1.0 mm) with
dynamic step wedge, made of copper

➀, with different radiation absorption, 7 steps ascending: 0.00, 0.30, 0.65. 1.00, 1.40, 1.85 and 2.3 mm cu, for controlling the dynamic range low contrast objects, made of aluminium disks

➁, with a diameter of 10 mm, producing a contrast of 0.8 ％, 1.2 ％, 2.0 ％, 2.8 ％ , 4.0 ％ and 5.6 ％ at 70 kv, for determination of contrast resolution resolution test (lead foil)

➂, 0.6 – 5.0 lp/mm, 45° rotated, for checking spatial resolution marked areas for signal standarization and homogenity check

➃alignment marks for different cassette sizes
