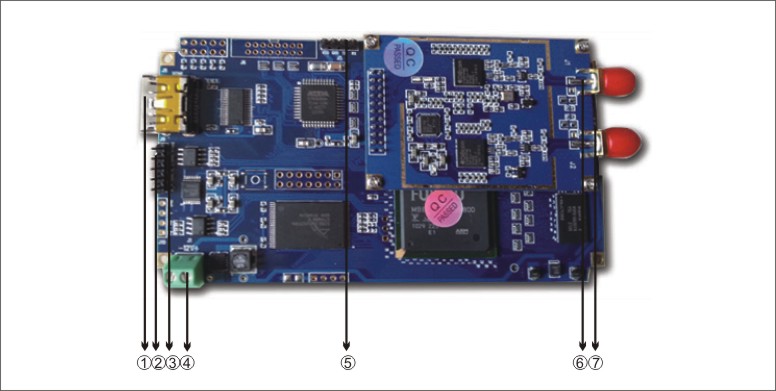

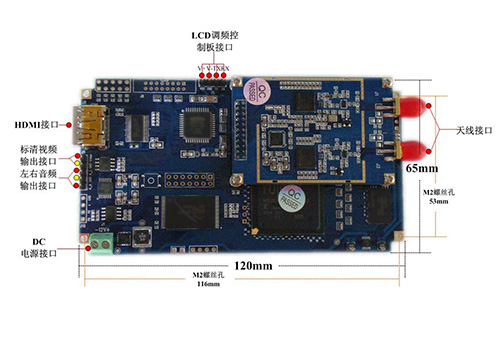

1 高清接收板主卡的連接：

1.hdmi：高清視頻輸出口
2.video：標清視頻輸出口
3.a-r/a-l：音頻/左右聲道輸出口
4.dc-in：接收板電源輸入口
5.外接控制板口：外接調頻控制面板插口（3.3v，gnd，rx，tx一一和下面⑵對應）
6.j1：接收板的接收主天線（sma頭）
7.j2：接收板的接收輔天線（sma頭）

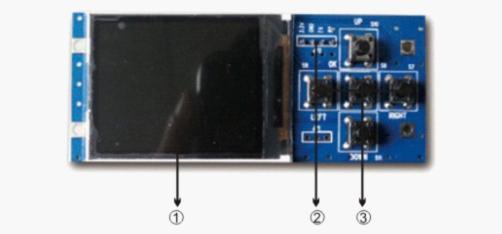

2 調頻板：

⑴ lcd顯示屏：調頻板的參數顯示屏
⑵ 外接主板口：外接到發射主板上的插口（3.3v，gnd，rx，tx一一和上面⑤對應）
⑶ 控制鍵：高清調頻板的參數控制鍵（上，下，左，右，確定）
3 高清接收板說明：
