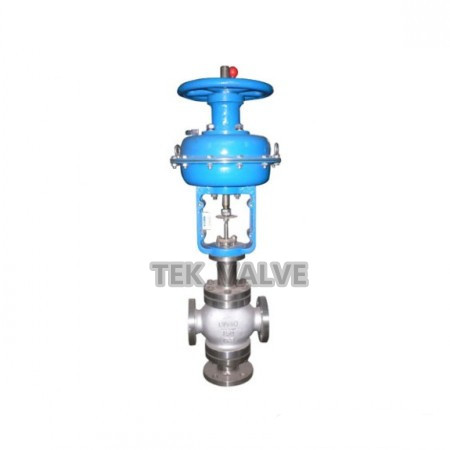

進口氣動三通分流調節閥
德國泰科氣動薄膜三通合流調節閥和氣動薄膜三通分流調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。上海豐企閥門制造的該型號的產品適合于把一種流體通過三通閥分成二路流出或是把兩種流體經三通閥合并成一種流體的場合。氣動薄膜三通合流、分流調節閥有三通流及三通分流兩種。公稱壓力有np16、40、64；公稱通徑范圍dn25-300。適用流體溫度由-60℃至+450℃。泄漏量標準為iv級。流量特性有直線、拋物線兩種。
主要零件材料：
閥體、閥蓋：ht200、zg230-450、zg1cr18ni9ti
閥芯、閥座：1cr18ni9ti、司鈦萊合金堆焊
波 文 膜 片：丁腈橡膠夾增強滌綸織物
填料：聚四氟乙烯、柔性石墨
彈 簧：60si2mn
膜 蓋：a3
閥桿、推桿：2cr13、1cr18ni9ti
襯套：2cr13
墊片：橡膠石棉板、1cr18ni9ti、石墨纏繞墊片
德國泰科三通調節閥發技術參數：
表1．可提供的用戶選擇
|
公稱通徑dn(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量 |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
系數kv |
分流 |
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
額定行程l(mm) |
16 |
25 |
40 |
60 |
100 |
||||||||
|
膜片有效面積ae(cm2) |
280 |
400 |
600 |
1000 |
1600 |
||||||||
|
公稱壓力pn(mpa) |
1.6、 4.0、 6.4 |
||||||||||||
|
固有流量特性 |
直線、 拋物線 |
||||||||||||
|
固有可調比r |
30：1 |
||||||||||||
|
工作溫度t（℃） |
普通型：鑄鐵：-20～200、 鑄鋼：-40～250、 鑄不銹鋼：-60～250 散熱型：鑄鋼：-40～450、 鑄不銹鋼：-60～450 |
||||||||||||
|
兩種介質溫度差t（℃） |
鑄鐵≤150、 鑄鋼和鑄不銹鋼≤200 |
||||||||||||
|
信號范圍pr(kpa) |
20～100、40～200、80～240、 段幅：20～60、60～100 |
||||||||||||
|
氣源壓力ps(mpa) |
0.14～0.4 |
||||||||||||
|
允許泄漏量1/h |
10-4×閥額定容量 |
||||||||||||
|
允許壓差△p(mpa) |
0.86 |
0.75 |
0.48 |
0.31 |
0.27 |
0.18 |
0.11 |
0.12 |
0.09 |
0.05 |
0.04 |
0.02 |
|
圖1結構性能特點
三通閥由于有兩個通道，一個通道開啟時則另一個通道關閉，所有作用方式無氣開氣閉之說，訂購三通閥時，一定要說明要合流還是分流，氣動的得說明氣室壓力增加時，主通道流量增大還是減小。
|
公稱通徑dn |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||
|
法蘭 距離 (l) |
pn16 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
670 |
770 |
||
|
pn40 |
190 |
200 |
220 |
255 |
285 |
310 |
360 |
430 |
465 |
560 |
690 |
795 |
|||
|
pn64 |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
752 |
819 |
|||
|
中溫型閥蓋h2 |
622 |
637 |
660 |
695 |
829 |
854 |
856 |
1089 |
1114 |
1170 |
1530 |
1600 |
|||
|
中溫型閥蓋h2 |
725 |
750 |
763 |
795 |
983 |
1008 |
1010 |
1270 |
1295 |
1351 |
1728 |
1798 |
|||
|
h2 |
pn16 |
140 |
150 |
160 |
180 |
200 |
222 |
220 |
270 |
280 |
306 |
474 |
584 |
||
|
pn40 |
140 |
150 |
160 |
180 |
200 |
222 |
220 |
270 |
280 |
306 |
474 |
584 |
|||
|
pn64 |
分流 |
160 |
170 |
180 |
200 |
220 |
242 |
260 |
300 |
322 |
376 |
474 |
584 |
||
|
合流 |
160 |
170 |
180 |
200 |
220 |
242 |
260 |
325 |
322 |
376 |
495 |
604 |
|||
|
a |
282 |
360 |
470 |
620 |
|||||||||||
|
法蘭標準 |
gb：1.6、2.5、4.0、6.4npa ansi；150、300、600lb jis：10k、20k、30k |
||||||||||||||
注：（1）本表中h2以pn16為依據 （2）帶手輪機構高度應增加150mm(dn20～50)、180mm(dn65～100)、250mm(dn125～200)、280mm(dn250～300)
