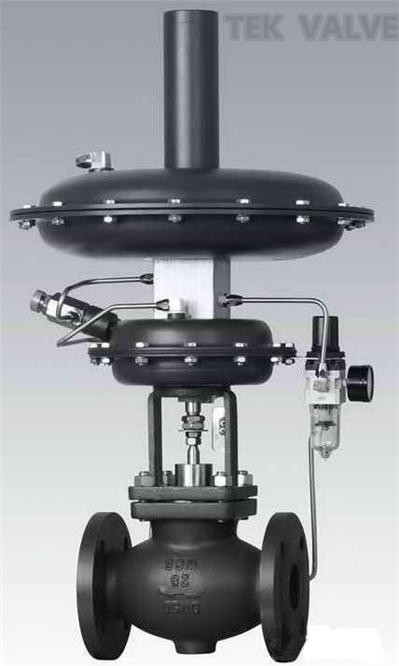

進口氮封裝置
德國泰科進口氮封裝置主要用于儲罐頂部氮?dú)鈮毫愣ǹ刂�，以保護罐內物料不被氮化及儲罐安全。氮封裝置由快速泄放閥及微壓調節閥兩大部分組成。快速泄放閥由壓力控制器及單座切斷閥組成。
儲罐內壓力升高至設定壓力時，快速泄放閥迅速開啟，將罐內多余壓力泄放。微壓調節閥在儲罐內壓力降低時，開啟閥門，向罐內充注氮?dú)狻Ｒ蛭赫{(diào)節閥必須使用在壓力為0.1mpa壓力以下，現場壓力較高，必須安裝壓力調節閥。
泰科氮封閥裝置由供氮裝置和泄氮裝置兩部分組成。供氮裝置由指揮器和主閥兩部分組成;泄氮裝置由內反饋的壓開型微壓調節閥組成。氮?dú)鈮毫σ话阍O(shè)為100mm日20，通過氮封裝置精確控制。
當儲罐進液閥開啟.向罐內添加物料時，液面上升，氣相部分容積減小，壓力升高，當罐內壓力升至高于泄氮裝置壓力設定值時，泄氮裝置打開，向外界釋放氮?dú)�，使罐�?nèi)壓力下降，降至泄氮裝置壓力設定點時，泄氮裝置自動關閉。
當儲罐出液閥開啟，用戶放料時，液面下降，氣相部分容積增大，罐內壓力降低，供氮裝置開啟，向儲罐注入氮?dú)�，使罐�?nèi)壓力上升，當罐內壓力上升至供氮裝置自動關閉。
氮封閥裝置主要用于儲罐頂部氮?dú)鈮毫愣ǹ刂�，以保護罐內物料不被氮化及儲罐安全。氮封閥裝置由快速泄放閥及微壓調節閥兩大部分組成，快速泄放閥由壓力控制器及單座切斷閥組成。
儲罐內壓力升高至設定壓力時，快速泄放閥迅速開啟，將罐內多余壓力泄放。微壓調節閥在儲罐內壓力降低時，開啟閥門，向罐內充注氮?dú)�。因微壓調節閥必須使用在壓力為0.1mpa 壓力以下，現場壓力較高，必須安裝壓力調節閥將壓力調節閥將壓力降低至0.1mpa以下才可使用。公稱壓力0.1mpa，壓力可按分段設定，從0.5kpa至66kpa以下，介質溫度溫度l80℃。
氮封閥裝置的供(泄)氮壓力設定方便，且可在連續生產的條件下進行；氮?dú)鈮毫υO(shè)定范圍廣，低至0.5kpa(50mm.w.c)，高至kpa，比值達132倍，壓力檢測膜片有效面積大，設定彈簧剛度小，動作極靈敏。
供氮壓力調整：在微壓調節閥壓力調節范圍內選定一設定值如1kpa(100mm.w.c)，通過調節調整螺絲2以改變彈簧3的預壓縮(拉伸)量來達到；
泄氮壓力調整：在快速泄放閥在的壓力控制器部分，通過調整座3，改變彈簧4預壓縮量達到。一般為避免氮封裝置啟閉頻繁，泄氮設定值應遠離供氮壓力值，如2kpa(200mm.w.c)，呼吸閥高定值調整：在上述兩設定值調整好后，為避免呼吸閥啟閉頻繁，呼吸閥設定值應大于泄壓設定值。
氮封裝置的供（泄）氮壓力設定方便，且可在連續生產的條件下進行；氮?dú)鈮毫υO(shè)定范圍廣，低至0.5kpa（50mm.w.c）,高至kpa，比值達132倍，壓力檢測膜片有效面積大，設定彈簧剛度小，動作極靈敏。
供氮壓力調整：在微壓調節閥壓力調節范圍內選定一設定值如1kpa（100mm.w.c）,通過調節調整螺絲2以改變彈簧3的預壓縮（拉伸）量來達到；
泄氮壓力調整：在快速泄放閥在的壓力控制器部分，通過調整座3，改變彈簧4預壓縮量達到。一般為避免氮封裝置啟閉頻繁，泄氮設定值應遠離供氮壓力值，如2kpa（200mm.w.c）;
呼吸閥高定值調整：在上述兩設定值調整好后，為避免呼吸閥啟閉頻繁，呼吸閥設定值應大于泄壓設定值。
德國泰科氮封裝置主要零件材料：
|
零件名稱 |
材料 |
|
閥體 |
wcb、cf8、cf8m |
|
閥芯 |
1cr18ni9、0cr18ni12mo2(堆焊stellite) ptfe |
|
閥座 |
1cr18ni9、0cr18ni12mo2(堆焊stellite) |
|
閥桿 |
1cr18ni9、0cr18ni12mo2 |
|
橡膠膜片 |
丁腈橡膠夾增強滌綸織物 |
|
膜蓋 |
q235、q235涂ptfe |
|
o形圈 |
耐油橡膠、聚四氟乙 |
德國泰科氮封裝置主要技術參數：
|
公稱通徑dn(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
||
|
閥座直徑d(mm) |
6 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
額定流量系數kv |
0.32 |
4 |
5 |
8 |
12.5 |
20 |
32 |
50 |
80 |
125 |
160 |
320 |
|
壓力調節范圍kpa |
0.5-100 范圍內選取 |
|||||||||||
|
公稱壓力pn(mpa) |
1.0 1.6 |
|||||||||||
|
被調介質溫度(℃) |
-40～80 |
|||||||||||
|
流量特性 |
快開 |
|||||||||||
|
調節誤差(％) |
≤5 |
|||||||||||
|
允許壓降 |
1.6 |
1.6 |
1.1 |
0.4 |
0.6 |
|||||||
|
執行機構薄膜有效面積(cm2) |
200 |
280 |
400 |
|||||||||
|
允許泄漏量 |
硬閥芯：ⅳ級(10-4×kv) 軟閥芯：ⅵ級幾乎無泄漏 |
|||||||||||
德國泰科氮封裝置外形尺寸：
|
dn |
l |
s |
h1 |
h2 |
|
20 |
150 |
308 |
390 |
715 |
|
25 |
160 |
308 |
390 |
715 |
|
32 |
180 |
308 |
390 |
735 |
|
40 |
200 |
394 |
435 |
755 |
|
50 |
230 |
394 |
435 |
755 |
|
65 |
290 |
394 |
435 |
795 |
|
80 |
310 |
394 |
435 |
795 |
|
100 |
350 |
394 |
435 |
825 |
|
150 |
480 |
498 |
565 |
1105 |
以上均以 pn16 為例
