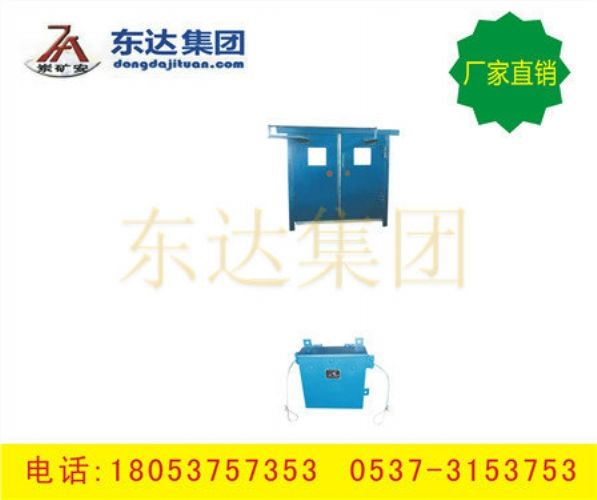

氣動風門控制用電控裝置簡介

氣動風門控制用電控裝置（煤安證號：mab090300）適用于煤礦井下雙扇無壓風門、單扇風門、行人、行車或人車共用風門等設施處全自動控制，可控制兩道或三道風門。當行人和礦車通過時由該裝置實現風門的自動啟閉。在礦井停電時，可靠人力啟閉風門。

氣動風門控制用電控裝置組成結構

氣動風門控制用電控裝置主要由：kxj0.2/127型礦用隔爆兼本安型風門控制器，kxb12礦用本安型聲光報警箱，gug8型礦用本安型紅外傳感器，guc15型礦用本安型位置傳感器，ahs-12礦用本安型控制按鈕，cfhc10-0.8礦用本安型氣動電磁閥等組成。

氣動風門控制用電控裝置工作原理

氣動風門控制用電控裝置采用礦用本安型紅外傳感器接收器和礦用本安型紅外傳感器發送器作為監視器，當行人或車輛由巷道的任一方向進入監視區域時，礦用隔爆兼本安型風門控制器給電磁閥供電，打開風門，同事礦用本質安全型語音聲光報警箱播放報警語言，待行人或車輛通過后，經過延時7s（可以通過控制面板plc設定），礦用隔爆兼本安型風門控制器斷開電磁閥電源，關閉風門，同時斷開礦用本質安全型語音聲光報警箱控制端子電源，停止報警，保證行人和車輛順利通過后使風門自動回復到關閉狀態。當出現故障時按下復位按鈕，整個控制系統停止工作，此時風門礦用手動推開。當故障排除后按下置位按鈕，控制系統回復正常工作。

氣動風門控制用電控裝置性能特點

1、氣動風門控制用電控裝置用plc自動控制系統，采用紅外傳感器作為監視器，并兼有語言報警，保證行人和車輛順利、安全通過。

2、控制功能：控制器接收到紅外傳感器接收器發來的信號，識別后，控制執行機構（氣缸、油缸）動作，打開風門；延時7秒后（經plc可調），自動控制執行機構動作，關閉風門。

3、閉鎖功能：當互為連鎖的兩道風門其中任意一道打開時，控制器控制執行機構閉鎖另一道風門，使之不能開啟；當打開風門關閉后，控制器自動解鎖。

4、手動解鎖功能：當出現故障時按下復位按鈕，整個控制系統停止工作，此時風門可以手動推開。當故障排除后按下置位按鈕，控制系統恢復正常工作。

5、語音提示功能：風門打開時，控制器應控制聲光報警箱提示語音信號。

氣動風門控制用電控裝置技術參數

kxj0.2/127型礦用隔爆兼本安型風門控制器

1.額定工作電壓：ac  127v

2.額定功率：40w

3.本安參數：u0：dc12.5v，i0：1a

kxb12礦用本安型聲光報警箱

1.額定工作電壓：dc  12v

2.音響響度：不小于85db

3.光信號可見距離20米

gug8型礦用本安型紅外傳感器

1.額定工作電壓：dc  12.5v

2.感應距離：≤8m

3.本安參數：ui: dc12.5v   ii:10ma（發送器）  ii:30ma（接收器）

guc15型礦用本安型位置傳感器

1.額定工作電壓：dc  12v

2.接點容量：dc12.5v/1a

3.有效感應距離：≤15㎜

ahs-12礦用本安型控制按鈕

1.額定工作電壓：dc  12v

2.額定工作電流：≤5ma

3.按鈕為常開式

cfhc10-0.8礦用本安型氣動電磁閥

1.額定工作電壓：dc  12v

2.額定工作電流：≤266ma

3.輸入氣壓：0.2 ～0.8mpa
