氣動清淤排污泵配件產品說明

qyf系列礦用氣動清淤排污泵配件智能化高效節能，是我公司自主創新、自主研發、擁有自主知識產權的系列排污設備，產品技術處于國際領先水平。

qyf系列礦用氣動清淤排污泵配件以壓縮空氣為動力，適用于含有甲烷煤塵爆炸危險的煤礦井下采掘工作面、巷道、井底污水窩及污水坑（井）、水倉等排水排污作業。

我們研制的qyf系列礦用氣動清淤排污泵配件實現了煤礦井下水倉煤泥、水混合物的高效快捷處理，徹底解除了人工清挖水倉的繁重勞動，同時減少了新建井下水倉數量，不僅提高了礦井水倉清挖的綜合經濟效益，而且實現了環境的治理和保護，省時省力，具有廣泛的實用性。

氣動清淤排污泵配件技術特點

1、該系列清淤泵結構先進、移動方便、工作穩定，工作周期由氣動計時器控制，泵體無任何運動部件。可根據經驗自行調整計時器以提高泵送效率。

2、控制系統采用先進的氣控閥來實現對執行機構的控制與切換，安全性能高、動作靈敏可靠。

氣動清淤排污泵配件技術參數清淤排污泵型號流量

m3/h揚程

m耗氣量

m3/min工作氣壓

mpa安裝外形尺寸

（長×寬×高）mmqyf25-15251510.50.551830×885×965qyf20-2020209.50.551830×834×915qyf17-2017207.50.551830×782×890qyf14-2014205.50.551830×782×890qyf10-2010205.00.551830×782×890

氣動清淤排污泵配件產品結構與工作原理

qyf系列礦用氣動清淤排污泵配件主要組成部分包括主體部分、控制系統及真空抽吸組件等。

1、主體部分：由泵體、進料管道、排料管道組成，其擔當?shù)墓ぷ魇俏�料和排料�?

2、控制系統：控制系統主要是利用氣控?fù)Q向閥、梭閥、球閥以及時間邏輯換向閥等閥體的有機結合，實現對執行機構的控制與切換，達到機組工作時吸料與排料有序轉換。

3、真空抽吸組件：它是根據文丘里效應的原理設計而成，包括供氣口、排氣口和真空口。當供氣口的供氣壓力高于一定值后，噴管射出超聲速射流，由于氣體的粘性，高速射流卷吸走負壓腔內的氣體，使該腔形成較高的真空度。真空發生器的性能與噴管的最小直徑、收縮和擴散管的形狀、通徑及其相對位置和氣源壓力大小等諸多因素有關。該真空抽吸組件通過泵體與吸料口相通，當控制系統循環切換控制氣缸工作時，即可完成機組的吸料與排料過程。

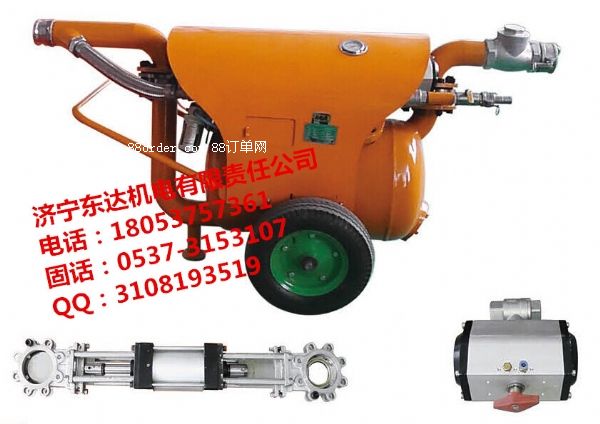

氣動清淤排污泵配件實物圖
