涂布機(jī)生產(chǎn)廠家技術(shù)領(lǐng)先

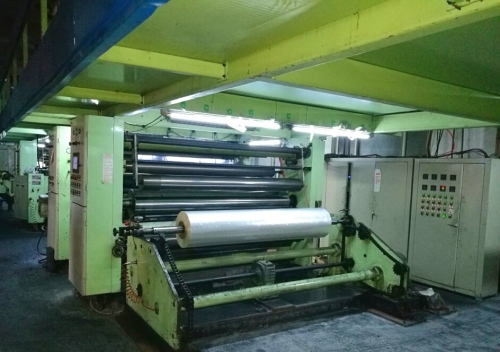

涂布機(jī)涂布復(fù)合常見(jiàn)的故障

涂布復(fù)合常見(jiàn)的故障,涂布復(fù)合過(guò)程中會(huì)有很多的故障,當(dāng)中有多種原因引起故

障，本文通過(guò)舉常見(jiàn)故障，介紹故障的原因和解決辦法。剝離強(qiáng)度差故障原因

： 1．基材表面張力低，表面處理效果差，表面張力不均勻，影響熔融擠出樹(shù)

脂在表面的黏結(jié)性，造成剝離強(qiáng)度低，剝離強(qiáng)度不均勻。 2．基材表面不清潔

，黏附了灰塵、油脂等污物，造成熔融樹(shù)脂與薄膜表面之間黏結(jié)強(qiáng)度下降。 3

．樹(shù)脂熔融指數(shù)(mi）偏低。一般樹(shù)脂的熔融指數(shù)越高，其流動(dòng)性越好，黏合力

也越大。因此，在擠出復(fù)合工藝中，如果選用樹(shù)脂的熔融指數(shù)偏低，融合性較

差，就不能與被涂布基材很好黏合，使剝離強(qiáng)度下降。 4．樹(shù)脂中的助劑(特別

是爽滑劑)會(huì)對(duì)擠出復(fù)合膜的剝離強(qiáng)度產(chǎn)生不利影響。 5．?dāng)D出機(jī)的機(jī)筒溫度和

模頭溫度太低，樹(shù)脂塑化不良，從�？诹餮酉聛�(lái)的熔融樹(shù)脂不能很好與被涂布

基材復(fù)合，使剝離強(qiáng)度下降。 6．樹(shù)脂溫度低，樹(shù)脂表面氧化不充分，不利于

熔融樹(shù)脂在被涂布基材上的潤(rùn)濕和滲透，從而影響擠出復(fù)合膜的剝離強(qiáng)度。 7

．在擠出復(fù)合過(guò)程中，氣隙的大小對(duì)擠出復(fù)合薄膜的剝離強(qiáng)度也有很大影響。

氣隙太小，樹(shù)脂表面氧化不充分，使復(fù)合強(qiáng)度變差；氣隙太大，熔融樹(shù)脂熱損

失較大，復(fù)合時(shí)溫度過(guò)低，也會(huì)引起剝離強(qiáng)度下降。

欧美在线观看免费人成|日韩一区二区三区不卡|永久免费AV无码打屁股|麻豆一区二区99久久久久|中文字幕丰满人妻无码专区|国产精品成人va在线播放|亚洲精品无码久久久久久自慰|亚洲五月婷婷国产中文久久精品
