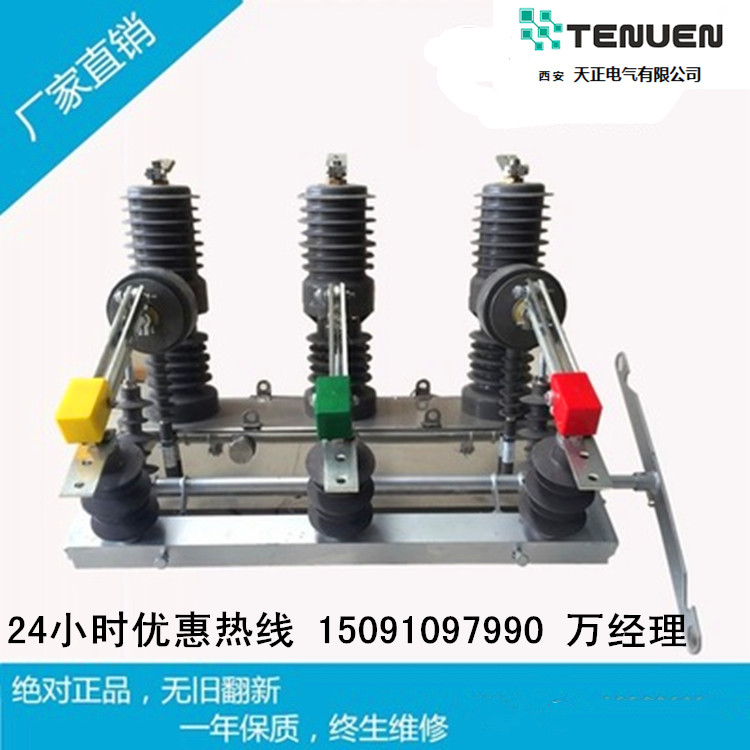

西安高壓真空斷路器西安天正電氣zw32-12戶外高壓柱上真空斷路器適用于三相交流50hz，額定電壓12kv及以下的電力配電系統，主要用于開斷關合線路的負荷電流、過載電流及短路

電流，也可作為農網和小型電力系統的分段開關，是城網農網無油化改造的升級換代產品。具有體積小，重量輕，防凝露、免維護等特點，能適應較低惡劣的氣候條件和污穢環境。

二、產品符合如下標準

gb1984《交流高壓斷路器》

gb11022《高壓開關設備和控制設備標準的共同技術要求》

gb311.1-6《高壓輸變電設備的絕緣配合》

gb763《交流高壓電器在長期工作時的發熱》

gb2706《交流高壓電器動、 熱穩定試驗方法》

gb3309《高壓開關設備在常溫下的機械試驗》

dl/t593《高壓開關設備的共同訂貨技術條件》   三、主要技術參數

3.1斷路器主要技術參數表

1 額定電壓 12 kv

2 額定頻率 50 hz

3 額定電流 630 a

4 額定短路開斷電流 20 ka

5 額定峰值耐受電流 (峰值) 50 ka

6 額定短時耐受電流 20 ka

7 額定短路關合電流 (峰值) 50 ka

8 機械壽命 30000 次

9 額定短路開斷電流開斷次數 30 次

10 工頻耐壓（ 1min）：(濕) (干)相間、對地/斷口 34 42/49 kv

11 雷電沖擊耐受電流 (峰值)相間、對地/斷口 75/85 kv

12 二次回路 1min工頻耐壓 2 kv

3.2斷路器主要機械特性參數表

1 觸頭開距 9±1 mm

2 觸頭超行程 3±0.5 mm

3 分閘速度 1.2±0.2 m/s

4 合閘速度 0.6±0.2 m/s

5 觸頭合閘彈跳時間 ≤ 2 ms

6 相間中心距離 340±2 mm

7 三相分合閘不同期性 ≤ 2 ms

8 各相導電回路電阻 ＜ 80 μω

9 合閘時間 25～60 ms

10 分閘時間 18～45 ms

11 儲能電動機額定功率 40 w 3.3斷路器操動機構主要技術參數表

1 分閘線圈 dc24 7 65％-120％額定電壓下可靠脫扣， 小于 30％額定電壓下不得脫扣 dc110 5 ac220 3.5 dc220 1.8

2 合閘線圈 dc24 7 65％-120％額定電壓下可靠脫扣 dc110 5 ac220 3.5 dc220 1.8 四、斷路器工作原理

4.1滅弧原理

zw32—12型戶外柱上高壓交流真空斷路器采用真空滅弧室，以真空作為滅弧和絕緣介質，具有優異的熄弧和絕緣能力。當動、靜觸頭在操動機構作用下帶電分 閘時，在觸頭間將會產生真空電弧，同時，由于觸頭的特殊結構，在觸頭的間隙中也會產生適當?shù)目v向磁場，促使真空電

弧保持為擴散型，并使電弧均勻地分布在觸頭表面燃燒，維持低的電弧電壓，在電流自然過零時，殘留的離子、電子和金屬蒸汽在微秒數量級的時間內就可復合或凝

聚在觸頭表面和屏蔽罩上，滅弧室斷口的介質絕緣強度很快被恢復，從而電弧被熄滅達到分?jǐn)嗟哪康摹Ｓ捎诓捎每v向磁場控制真空電弧，所以本真空斷路器具有強勁

而穩定的開端電流能力。

4.2操動機構動作原理

4.2.1合閘及重合閘過程：

儲能時拉動儲能手柄或電機轉動，使儲能軸旋轉并帶動掛簧拐臂轉動，合閘彈簧被逐漸拉長，使機構儲能，當彈簧過中后由合閘掣子保持，使機構處于準備合閘狀態.

進行合閘操作時，拉動合閘拉環或給合閘線圈施加電壓，使合閘半軸逆時針旋轉，解除儲能保持，合閘彈簧釋放能量，促使凸輪旋轉并帶動輸出拐臂和三相主軸，同時分閘彈簧被儲能。合閘將完成時，分閘掣子扣住半軸，使斷路器處于合閘狀態。

機構在合閘狀態下，當再次操作儲能系統時，合閘彈簧又一次被拉長，彈簧過中后仍 由合閘掣子保持儲能狀態。

機構在合閘已儲能狀態下，即處于重合閘準備狀態，可實現“分─ 0.3s─合分”一次重合閘操作。

4.2.2分閘及過電流脫扣過程

斷路器合閘后，拉動手動分閘拉環或給分閘線圈施加電壓，使分閘半軸逆時針旋轉，分閘掣子解扣，斷路器分閘。同樣當過流線圈通過的電流達到 5a時，過電流脫扣器動作，使分閘掣子解扣，斷路器分閘。
