一、綠色校園建筑節能監管系統背景

   目前，我國國內建筑能耗已經占全社會總能耗的29％以上，未來建筑能耗所占比例將會上升到35％左右。其中高等院校是集教學、科研和生活于一體的高人口密度的綜合性建筑群體，隨著高校規模的不斷擴大，校園建筑面積都比過去有了大幅度的增加。不完全統計，我國各類高校將近3000所，高校逐漸成為重要的能源消耗大戶。實現高校建筑節能，建設綠色節約型校園勢在必行。

二、綠色校園建筑節能監管系統應用的必要性分析

1．高校建筑能耗分布。

   目前，我國絕大多數高等院校的電、水、氣采用人工管理模式。人工抄表存在諸多缺陷。如數據精確度不高、實時性差、延續性差等等。水電管理部門無法實時掌握高校各區域的水電數據及其能耗負荷的變化，從而無法及時做出可行性調整，制定相應的管理制度。

   高等院校建筑類型多、功能劃分區較復雜。主要由以下區域構成，多種能源消耗并存于每個區域，電、水能源的消耗分布于每個區域中，燃?xì)夥植紖^(qū)域相對單一以生活區為主。

2．能耗監測中的問題。

（1）計量點覆蓋不全面

   用電計量，僅覆蓋在變配電室、樓宇總進處，沒有進行用電分項的計量。用水計量，總進水管依據市政進水計量，二級用水計量點僅有少部分有水表，無法細致反映全校用能情況。需要逐步的健全計量點以幫助學�？陀^準確地把握自身能源資源消費的狀況，實現精細化管理的第一步，同時為制定有效的節能節約資源措施提供基礎資料。

（2）用能系統缺乏實時監控

   變配電室是校園內的電力中樞，目前僅采用電度表實現電度計量，其運行設備的情況依舊依靠人工巡查，遠遠不能滿足安全運行的要求，當出現運行故障、設備老化等情況時，無法及時進行故障隔離使得停電范圍不會擴大。對于實驗室等重要用能部門的電能質量也沒有監測和保障。需要通過建立實時監控來保證用能系統的安全運行。同時北方院校的供熱系統同樣需要運行的安全監測，可增加智能控制，通過電動調節閥的開閉來控制熱量，合理用能。

（3）計量統計依靠人工

   各類用能計量統計依靠人工，統計工作繁雜方法較單一， 數據的準確度受人為因素的影響大，并且大量的紙張報表不易保存和傳遞。需要豐富數據分析的方法，并提高準確度和及時性，同時減少人工的統計工作量。

三、綠色校園建筑節能監管系統概述

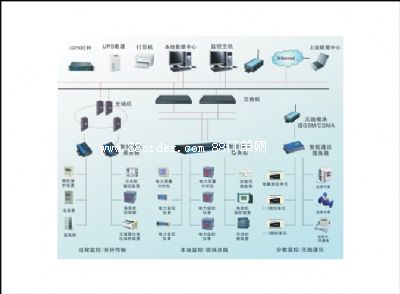

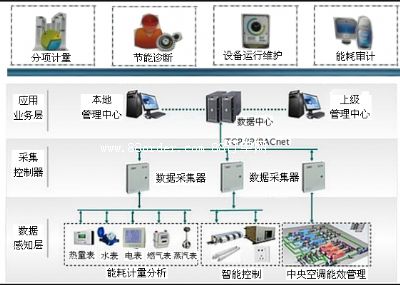

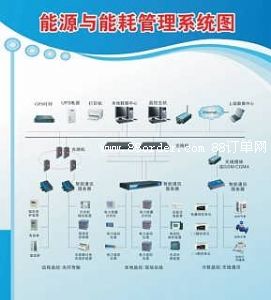

   綠色校園建筑節能監管系統主要由數據采集層、數據傳輸網絡、能效管理系統軟件三部分組成。

1、數據采集層：通過安裝在能耗監測儀表箱(柜)中的帶數字接口的智能電力儀表，實施對負荷用電量的實時監測。監測數據包括：電壓、電流、有功功率、無功功率、功率因數、有功無功電能、諧波、環境與開關狀態、事件記錄等用電參數。監測對象包括：電力需求側中低壓饋線回路、主要耗能機電設備、廠房(生活區)其他耗能設施。同時也可以對用水量、用氣量、熱量、投料量、產量等，通過電子式流量表、電子式熱量表、電子皮帶秤、地秤等現場智能數據采集，根據現場條件和系統應用的要求，采集的數據也可以取自用戶的其他智能系統的數據接口。

2、數據傳輸網絡：通過在能耗監測儀表箱(柜)中安裝的能耗智能數據網關，實時采集能耗計量?jī)x表的數據，并且通過tcp/ip網絡傳輸?shù)侥芎谋O(jiān)控中心。無需遠距離布線，施工簡單可靠。瑞申智能數據網關提供多種接入方式，目前支持rs-485/rs-232總線、光纖、工業以太網、433m無線、gsm/gprs/cdma網絡傳輸?shù)榷喾N方式。

3、用電及能效管理系統軟件：完成數據采集、校驗、分析、處理、輸出、系統維護、授權使用權限分級控制等;并可將現場運行的重要數據、報警信息、故障信息等傳送到企業決策人員。

四、綠色校園建筑節能監管系統功能

1.能耗分析管理系統平臺主頁面

2.用能趨勢分析

3.能耗對比

4.能耗報表

5.系統靈活擴展

6.集團式能耗管理模式

7.遠程集抄

8.電能質量管理

9.分項能耗分析

10.用能分時段統計

11.多維度用能分析

五、結語

   通過能源監管系統的建設，深化了節約型校園的建設進程，幫助建立分散控制和集中管理機制，大大提高了管理效率和管理質量，同時還建立了校園的能源公示機制，促進了同級單位的考核管理，有效的減少并限制能源的不合理消耗，幫助實現持續節能。

同類能耗監控系統舉例

yc-9001能耗監控系統

yc-9002能耗監控系統

yc-8000變配電管理系統

acrel-5000能耗監控系統

acrel-2000配電監控系統

a-ems能效管控系統

acuems能源管理系統

綠色校園建筑節能監管系統請認準西安亞川電力，免費咨詢�。。�
