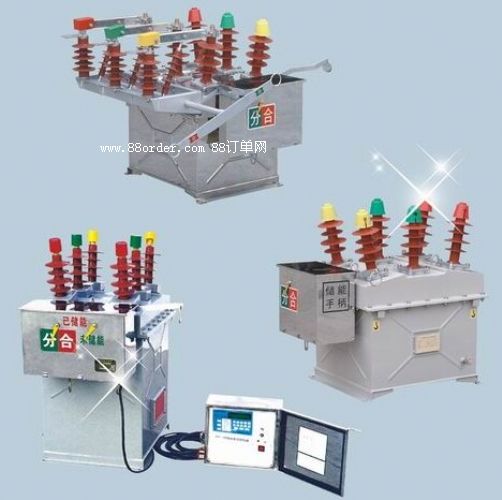

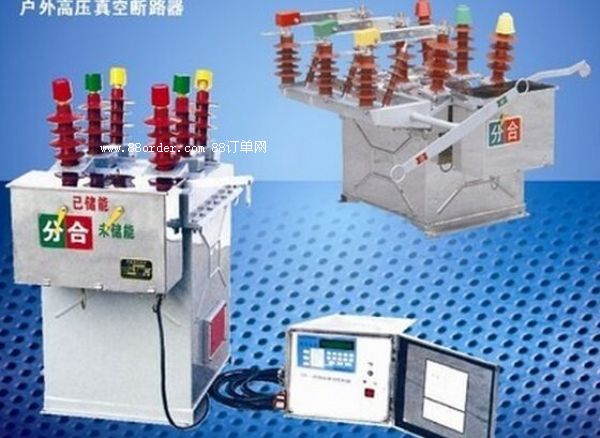

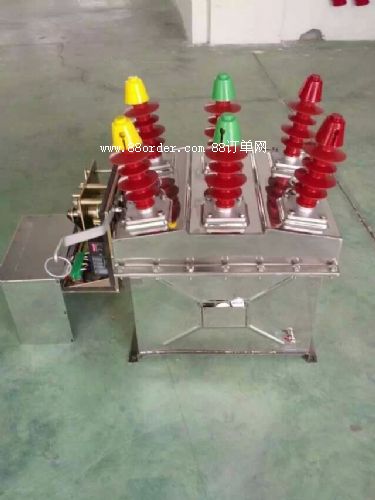

成都戶外10kv線路專用真空斷路器是額定電壓為12kv的新型戶外高壓開關設備，主要用于城網和農網的配電系統中，作為分、合負荷電流、過載電流及短路電流之用。是取代油浸式斷路器實現無油化的理想產品。外絕緣采用硅橡膠材料，絕緣可靠，防污穢能力強。zw8-12g/t630-20真空斷路器配用彈簧儲能操作機構，可手動操作、電動操作和遙控分合閘操作�？稍跀嗦菲鱾�(cè)邊加裝隔離開關，形成戶外高壓真空斷路器一戶外高壓隔離開關組合電器，增加了可見隔離斷口，并具有可靠的聯鎖操作。根據用戶要求，可與相應的控制器配合組成交流高壓真空自動重合器、自動分段器，自備操作電源，是實現配電網自動化的理想設備。采用高壓電壓互感器結構外置，內置均可。一、應用與特點zw8-12/t630-20戶外真空斷路器采用ct23型彈簧儲能式操動機構、可實現電動儲能，電動分、合閘，亦可實現手動儲能和手動分、合閘。zw8a-12是由zw8-12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用。二、使用環境條件    環境溫度：上限+40t下限-30。c　　海拔高度：《1000m　　風壓：≤700pa（相當風速34m／s）　　空氣污穢程度：iii級　　無經常性劇烈震動　　結構三、zw8開關組成結構　　1）整體結構為三相共箱式　　2）真空滅弧室　　3）彈簧操動機構　　4）絕緣系統　　5）導電回路　　6）箱蓋、箱體　　7）密封件四、zw8系列開關特點　　1）根據用戶需要可安裝50／5，100／5，200／5，400／5，630／5電流互感器外絕緣采用高壓硅橡膠套管內絕緣為復合絕緣　　2）內置多抽頭電流互感器可作為過電流保護之用　　3）采用雙繞組電流互感器可作為保護和計量用　　4）若加裝電壓互感器、自動重合控制器、自動分段控制器，可實現配電保護自動化和“四遙” （遙測、遙信、遙控、遙調）功能加裝了復合控制器（消除合閘涌流）。　　5）可加裝隔離開關五、訂貨須知　　訂貨時用戶需提供下列技術資料：　　1）斷路器型號、名稱、數量�！　�2）額定電流，額定短路操作電流�！　�3）操作方式、操作電壓�！　�4）配備電流互感器電流比�！　�5）使用場合。成都戶外10kv線路專用真空斷路器
