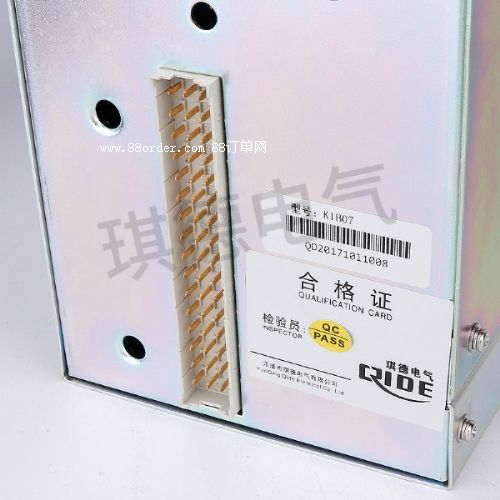

k1b07充電模塊，k1b07直流屏模塊，k1b07高頻模塊，k1b07整流模塊，k1b07電源模塊，k1b07智能充電模塊，k1b07高壓房充電模塊

三相交流輸入首先經防雷處理和emi濾波。該部分電路可以有效吸收雷擊殘壓和電網尖峰，保證模塊后級電路的安全。

三相交流經整流和無源pfc后轉換成高壓電，經全橋pwm電路轉換為高頻交流，再經高頻變壓器隔離降壓后高頻整流輸出。

模塊控制部分負責pwm信號的產生及控制，保證輸出穩定，同時對模塊各部分進行保護，提供”四遙“接口。

模塊采用無源pfc技術，功率因數達到0.9以上；采用高頻軟開關技術，使模塊轉換效率得到大大提高，最高可達94％。

三相輸入額定電壓：380v±15％

頻率變化范圍：50hz±10％
