板式橡膠支座由多層天然橡膠與薄鋼板鑲嵌、粘合、硫化而成一種橋梁支座產品。該種類型的橡膠支座有足夠的豎向剛度以承受垂直荷載，且能將上部構造的壓力可靠地傳遞給墩臺；有良好的彈性以適應梁端的轉動；有較大的剪切變形以滿足上部構造的水平位移。板式橡膠支座的種類

主要分為：圓形板式橡膠支座、矩形板式橡膠支座和四氟板式橡膠支座。圓形板式橡膠支座：即是外形為圓形的板式橡膠支座。其承載力可達12mn，可以彈性吸收上部結構各方向的變形；它的承壓面與矩形支座相比，沒有應力集中現象；安裝方便，可以不考慮方向性；與同樣作用的其他類型支座相比造價低，維修養護方便。矩形板式橡膠支座：外形為矩形的板式橡膠支座。圓形與矩形板式橡膠支座已廣泛應用于橋梁建筑、水電工程、房屋抗震等設施上，與原用的鋼支座相比，有構造簡單，安裝方便；節約鋼材，價格低廉；養護簡便，易于更換等優點，且本品建筑高度低，對橋梁設計與降低造價有益；有良好的隔震作用，可減少活載與地震力對建筑物的沖擊作用。四氟乙烯滑板板式橡膠支座：是在普通板式橡膠支座上粘接一層厚1.5-3mm的聚四氟乙烯板而成。除具有普通板式橡膠支座的豎向剛度與彈性變形，能承受垂直荷載及適應梁端轉動外，因四氟乙烯與梁底不銹鋼板間的低摩擦系數（μ≤0.03）可使橋梁上部構造的水平位移不受限制。 板式橡膠支座的應用

板式橡膠支座是小型橋梁中比較常用的產品，對于普通型橋梁支座適用于跨度小于30m、位移量較小的橋梁。不同的平面形狀適用于不同的橋跨結構，正交橋梁用矩形支座；曲線橋、斜交橋及圓柱墩橋用圓形支座。四氟乙烯板式橡膠支座適用于大跨度、多跨連續、簡支梁連續板等結構的大位移量橋梁，它還可用作連續梁頂推及t型梁橫移中的滑塊。矩形、圓形四氟板式橡膠支座的應用分別與矩形、圓形普通板式橡膠支座相同。

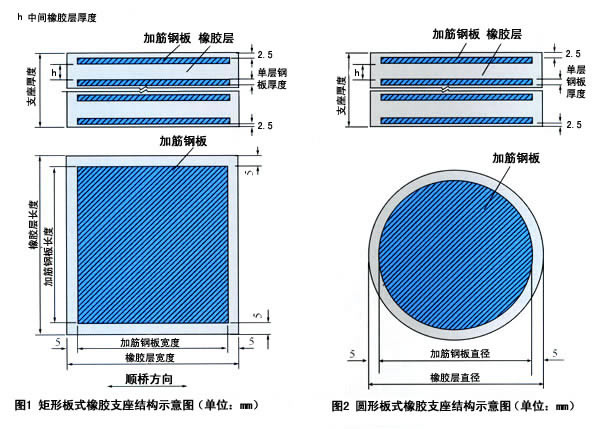

矩形與圓形板式橡膠支座的結構示意圖

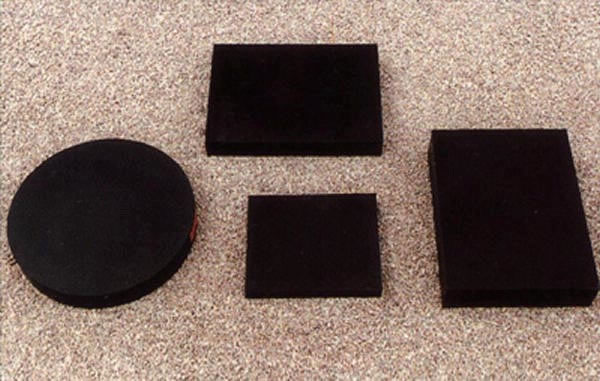

一塊圓形的和三塊矩形的板式橡膠支座
