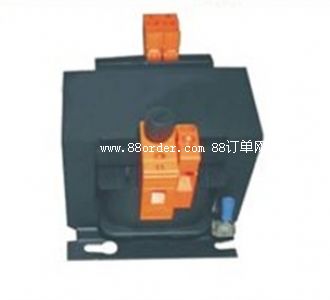

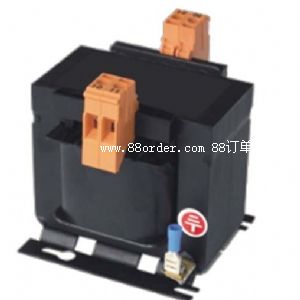

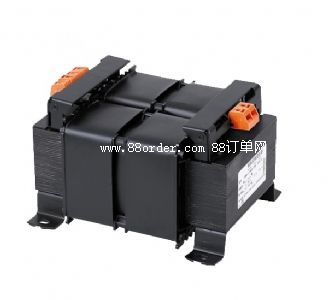

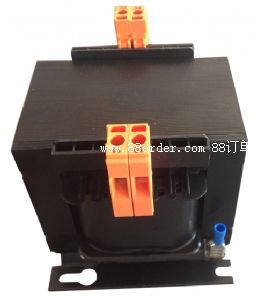

jbk5機床控制變壓器適用于交流50-60hz，輸入、輸出電壓不超過500v，作為風電、水電、油田、港口及各行各業的機械設備、一般電器的控制電源和工作照明信號燈的電源之用。

　　一、電氣功能及標準：

　　1.工頻耐壓：鐵芯-繞組2500vac/50hz/5ma/60s無飛狐機擊穿放電現象。

　　2.絕緣電阻：鐵芯-繞組500vdc大于100mω。

　　3.溫升限值：鐵芯不超過65k，電圈溫升不超過85k。

　　二、使用條件：

　　1.海拔高度不超過1000米。

　　2.環境溫度：-25℃～+40℃，相對濕度小于85％。

　　3.周圍環境應有良好的通風條件。

　　4.無劇烈震動和顛簸的地方；有防雨設備的地方。

　　5.在無爆炸危險的環境中，且環境中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方。

　　6.電源電壓的波形為實際正弦波。

該系列控制變壓器是在國內jbk3系列機床控制變壓器的基礎上，進行優化處理，并采用國外先進的接線方式，將端子重新設計，使防護等級得以提高，防止突然觸電。采用國內it冷壓接線端子，接線方式可以使接線密集程度提高。變壓器硅鋼片與硅鋼片之間聯結、硅鋼片與底板之間聯結均采用氬弧焊工藝，形成一個整體，簡捷明了。

　　該系列產品適用于交流50-60hz，輸入額定電壓不超過750v，作為各行業的機械設備，一般電器的控制電源和工作電源、信號燈電源之用。該系列變壓器絕緣耐熱等級為f級。

　　生產規格：

　　160va,250va,400va,630va,800va,1000va,1600va,2000va,2500va。特殊規格可按客戶要求設計

　　產品制作按國家標準gb19212.3或機械部標準jb/t5555-2001生產。

　　訂貨要求：注明型號，額定容量，輸入、輸出電壓。
