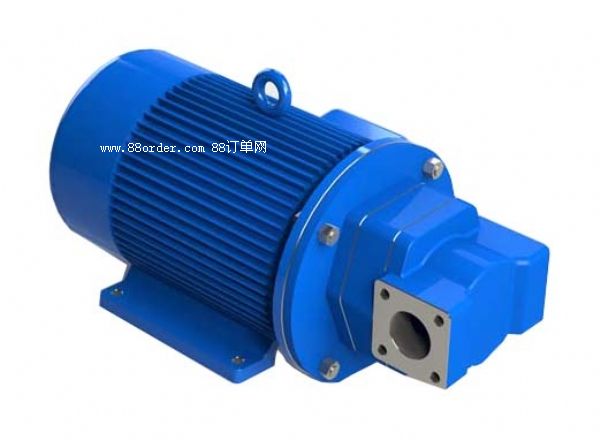

⑴.產品概述

bcb系列擺線齒輪泵是采用擺線齒形內、外齒輪的容積式內嚙合齒輪泵，適用于石油、化工、船舶、機械制造等各行業輸送各種油類介質以及含微小顆粒的有潤滑性液體介質。

⑵.結構原理

bcb系列擺線內齒泵內轉子為主動輪,外轉子為從動輪。隨著內外轉子的嚙合旋轉,各包液腔的容積發生不同變化,當包液腔容積由小變大時,包液腔內產生局部真空在大氣壓力作用下,液體通過泵進口管路和泵蓋上的環形槽,進入泵腔開始吸液.當包液腔容積達到最大時吸液過程結束.當包液腔內的容積由大變小時,包液腔內的液體從泵蓋上的環形槽中壓出此為泵的排出過程.

　　擺線齒輪泵主要由齒輪、軸、泵體、泵蓋、軸端密封等部件組成，以擺線圓弧作為其齒輪齒形，內齒輪泵的傳動一般有以下幾種形式

1．電機+定速比減速器：這種傳動的方式簡單，轉子的轉速恒定，也就是決定了流量的不可調性。

2．電機+機械摩擦式無級變速器：這種變速器的變速靠手動調節來實現，其特點是安全可靠，扭矩大，流量無級可調。缺點是非自動調節，較麻煩，調速在運轉過程中進行，不得在停機狀態下調速，其使用維護參照制造商的使用說明書。

3．變頻電機+變頻器：這種方式可實現轉速的自動調節，亦即實現了流量的無級調整。其優點是自動化程度高，低速扭矩較大。缺點是變頻器的價格較高。
