中南閥門電動執行器型號：

dkj-3100,dkj-3100z,dkj-3100x,dkj-3100c,dkj-3100cx,dkj-3100c-x,dkj-3100r,dkj-3100g,dkj-3100y,dkj-3100h,dkj-3100b,dkj-3100ex,dkj-3100m,dkj-3100d,dkj-3100dm,dkj-3100c-m,dkj-3100c-g,dkj-3100w,sh-dkj3100m

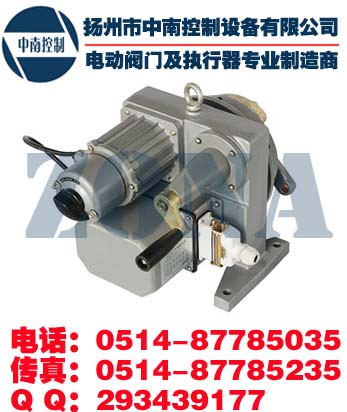

產品型號：dkj-2100cx

生產廠家：揚州中南

適用范圍：鍋爐、設備、閥門、擋板風門

產品力矩：100 nm

工作原理

dkj、dkz系列電動執行機構是工業過程測量和控制系統的終端控制裝置，它能夠?qū)⑾到y(tǒng)的控制信號轉換成輸出軸的角位移、直線位移，控制閥門等截流件的位置或其它調節機構，使被控介質按系統規定狀態工作。

電動執行機構按控制方式分為比例和積分式。比例式執行機構由電動伺服放大器和積分式執行機構組成，它能夠?qū)⑾到y(tǒng)的控制信號與關于輸出軸位置的反饋信號加以比較（閉環控制）以改變輸出軸的行程，使之與輸出信號成比例關系。積分式執行機構由伺服電機、減速器及位置發送器組成，它能夠與電動操作器配合對閥門或其它調節機構實現遠方操作。

主要技術參數

dkj、dkz系列電動執行機構按照中華人民共和國國家標準gb11922-89《工業過程測量和控制系統用電動執行機構》的規定制造。

1. 輸入信號:電子式:4--20ma dc 或 0--10ma dc,普通式:開關量

2. 輸入通道電阻:250歐姆 或 200歐姆

3. 輸入通道個數:普通型配放大器3個，電子式1個

4. 基本誤差: 2.5％

5. 回差: ≤1.5％

6. 死區:≤3％

7. 阻尼特性: ≤3次半周期

8. 電源電壓:220v或 380v ，50hz

9. 工作環境: 溫度: -10 0 c -- +55 0

c ，濕度 : ≤95％,周?chē)�空氣不含有腐蝕性質

其他非標的請與揚州市中南控制設備有限公司聯系！

dkj—b隔爆型電動執行器是ddz型電動單元組合，它接受調節單元的輸出信號，自動完成調節任務。該執行器主要用于電站、化工、石油、冶金、礦山等防爆場所。防爆電動執行器的設計是依照gb3836.1—1983 gb3836.2—1983的防爆電器設備國家標準設計制造的，并經國家級防爆鑒定機關審定批準的。其防爆形式為隔爆型。等級dⅱbt3可直接用于含有下列危險氣體的ⅱ類場所，例如：煤油、汽油、乙烷、辛烷等。防爆電動執行器的內部結構與本廠的現行產品完全一樣，其位置發送器電路，均采用模塊式電流變換器及導電塑料電位器安全可靠。

轉角：90°

產品電源：220v　380v　415v

控制方式：手動（手輪控制）、就地電動手操、電動（模擬量控制或開關量控制）

輸入信號：4-20ma,dc；開關量

輸出信號：4-20ma,dc
